SAT-LNB – Der ultimative Ratgeber

Twin-LNB

Twin-LNB sind Doppel-LNB. Jeder Anschluss ist vollumfänglich nutzbar. Das heißt, das Twin-LNB hat zwei Anschlüsse und jeder Anschluss kann für einen TV-Anschluss genutzt werden. Somit ist das Twin-LNB eigentlich ein zwei Single-LNB. Wichtig: Es müssen jedoch die Koaxialkabel jeweils separat verlegt werden. Somit kann man an beiden Anschlüssen vollumfänglich das komplette Programm, unabhängig vom anderen Anschluss, nutzen.

Twin-LNB kommen häufig in kleinen Wohnungen oder Häusern mit nur einer oder zwei unabhängigen SAT-Einheiten zum Einsatz.

Möchte man auf einem TV-Gerät ein Programm aufnehmen und gleichzeitig ein anderes Programm schauen, dann braucht man einen Twin-Receiver. Heute sind auch Twin-Receiver weitverbreitet. Diese haben eine integrierte Festplatte oder man kann eine externe anschließen. Wenn man nun ein bestimmtes Programm aufnehmen möchte und dabei jedoch ein anderes Programm schauen möchte, ist dies uneingeschränkt möglich, da der Twin-Receiver zwei Empfangsmodule hat.

Wichtig beim Anschluss: Anders als beim Kabelfernsehen reicht es beim Anschluss eines Receivers für Satellitenempfang nicht aus, wen einfach ein Koaxialkabel vom LNB zum Twin-Receiver verlegt wird. Sie benötigen dann zwei separate Koaxialkabel (Antennenkabel). Dies jedoch, nur wenn Sie unabhängig schauen und gleichzeitig ein anderes Programm aufnehmen wollen.

Twin-LNB sind etwas eingeschränkt und eignen sich deshalb nur für kleine Haushalte mit nur zwei separaten Antennenanschlüssen oder einem Anschluss mit Twin-Receiver. Erweiterbar auf mehrere Anschlüsse sind Twin-LNB nicht.



Quad-LNB

Der Quad-LNB hat vier Anschlüsse (Ausgänge). Jeder Anschluss ist vollumfänglich nutzbar. Das heißt, jedem Ausgang steht das volle Signal zur Verfügung. Wichtig: Es müssen jedoch die Koaxialkabel jeweils separat verlegt werden. Somit kann man an allen vier Anschlüssen vollumfänglich das komplette Programm, unabhängig vom anderen Anschluss, nutzen.

Der Quad-LNB hat vier Ausgänge und kann demnach in Haushalten mit vier Receivern verwendet werden. Wie beim Twin LNB steht auch beim Quad LNB an jedem Ausgang das volle Signal zur Verfügung. Ein eigener Multischalter ist dabei nicht nötig.

Ein Quad-LNB kommt dann zum Einsatz, wenn maximal 4 Receiver unabhängig voneinander betrieben werden sollen. Möchte man einen Twin-Receiver an ein Quad-LNB anschließen, so können maximal zwei vollumfänglich angeschlossen werden.

Möchte man mehr als 4 Anschlüsse mit einem Quad-LNB betreiben, wird hier dann ein Multiswitch benötigt. Ein Quad-LNB ist nicht mit einem Quattro-LNB zu verwechseln. Ein Quattro-LNB ist ganz anders aufgebaut und dementsprechend hat man ganz andere Möglichkeiten.



Quattro-LNB

Mit einem Quattro-LNB sind alle Möglichkeiten offen. Man kann damit praktisch viele Receiver anschließen. Allerdings wird dazu noch ein weiteres Bauteil bei der Satellitenanlage benötigt, nämlich ein Multischalter, der auch Multiswitch genannt wird.

Nicht zu verwechseln ist das Quattro-LNB mit einem Quad-LNB. Es hat zwar auch vier Anschlüsse, jedoch ist die Funktion komplett anders. Am Quad-LNB lassen sich auf direktem Weg vier Receiver anschließen. Beim Quattro-LNB kann man die Antennenkabel nicht direkt zum Receiver verlegen, sondern man muss einen Multischalter mit dem Quattro-LNB versorgen. Von dort kann dann jedoch jeder SAT-Antennenanschluss sternförmig mit einem Koaxialkabel versorgt werden.

Die Installation eines Quattro-LNB ist ein wenig aufwendiger. Es müssen vier Koaxialkabel vom Quattro-LNB zum Multischalter verlegt werden. Ab dem Multischalter können jedoch dann praktisch beliebig viele Anschlüsse sternförmig unabhängig voneinander versorgt werden, je nachdem, wie viele Abgänge der Multischalter hat. Dieser kann jedoch bei Bedarf gegen einen größeren problemlos getauscht werden.

Octo-LNB

Ein Octo-LNB hat 8 Anschlüsse. Der Multischalter ist bereits eingebaut. Somit steht allen 8 Anschlüssen das volle Signal zur Verfügung. Das Tolle dabei, es braucht keine eigene Stromversorgung, den über die Receiver die angeschlossen sind, wird er mit Spannung versorgt. Das ist der große Vorteil gegenüber einem separaten Multischalter, da diese meist einen 230-Volt-Anschluss brauchen.

Mit einem Octo-LNB kann man somit acht unabhängige, separate Anschlüsse versorgen, die alle das volle Spektrum des Signals erhalten.

Ein Octo-LNB macht also Sinn, wenn man mehrere unabhängige SAT-Anschlüsse braucht, jedoch unter dem Dach kein Stromanschluss für einen Multischalter vorhanden ist. Hier wird dann ein Octo-LNB auf die SAT-Schüssel montiert. Man braucht keinen Multischalter mehr zu installieren und kann sofort von den 8 Anschlüssen jeweils separat einen SAT-Anschluss direkt zum jeweiligen Receiver verlegen und vollumfänglich nutzen. Gerade bei Mehrparteienhäusern wird diese Variante häufig gebraucht und angewendet.



Unicable-LNB

Dieser Typ ist relativ neu. Er wird auch als Einkabel-LNB bezeichnet. Damit kann man bis zu 4 Receiver mit nur einem Koaxialkabel betreiben. Allerdings ist man damit recht unflexibel. Man betreibt damit zum Beispiel keinen Twin-Receiver betreiben (gleichzeitig ein Programm schauen, während ein anderes läuft).

Allerdings leistet es gute Dienste, wenn die Ansprüche nicht so hoch sind und zum Beispiel bei Nachrüstungen die Verkabelung nicht verändert werden kann.

Das Signal wird bei Unicable-LNB quasi aufgeteilt. Einfach ausgedrückt werden somit vier eigene Frequenzen mit nur einem Koaxialkabel übertragen. Probleme kann es geben, wenn der Receiver und das Unicable-LNB inkompatibel sind. Der Receiver muss spezielle DiSEqC-Befehle verarbeiten können. Im Handel müssen diese Receiver die Bezeichnung „SCR-Funktion“ aufweisen.



SAT-LNB-Ratgeber ⚡Alle Antworten zum Thema

Wie bekomme ich raus, ob das LNB kaputt ist?

Defektes LNB: Zuerst andere Fehler ausschließen

Bevor Sie eventuell das LNB wechseln, sollten Sie andere Fehler ausschließen. Folgende Prüfungen bzw. Ursachen könnten für verantwortlich sein, dass kein oder s ein schlechtes Bild am Fernseher vorhanden ist. Daher sollten Sie folgende Punkte prüfen, um die entsprechenden Störungen zu beseitigen:

Bei heftigen Regenfällen oder einem Gewitter hat das Satellitenfernsehen in der Regel mit Bildstörungen zu kämpfen.

Bei starkem Schneefall kann Schnee auf der SAT-Schüssel liegen bleiben, was zu Bildausfall führen kann

Überprüfen Sie, ob Ihre Satellitenschüssel richtig ausgerichtet ist. Bei starkem Wind kann sie sich nämlich gelegentlich verändern

Ständige Umwelteinflüsse können dazu führen, dass sich die Verbindungen des LNBs abnutzen, insbesondere durch Feuchtigkeit. Schrauben Sie die Verbindungen des LNBs ab, prüfen Sie sie auf Rost und tauschen Sie sie gegebenenfalls aus.

Kann man ein kaputte LNB selbst tauschen?

Defektes LNB: So tauschen Sie das defekte LNB aus

Ein defektes LNB ist nur schwer zu reparieren. Die Kosten dafür sind keinesfalls vergleichbar mit dem Kauf eines neuen LNB. Es führt kein Weg daran vorbei, das LNB auszutauschen, wenn keiner der obigen Faktoren zum Erfolg geführt hat. Gehen Sie dafür wie folgt vor:

1. Als Erstes ist festzustellen, welches LNB benötigt wird. Es gibt etliche verschiedene Modelle. Siehe im ersten Teil des Textes, welches LNB bei Ihnen montiert ist. Dementsprechend besorgen sie sich ein entsprechendes Neues.
2. Versuchen Sie, die Schüssel selbst so wenig wie möglich zu erschüttern, um sicherzustellen, dass sie nicht falsch ausgerichtet wird.
3. Lösen Sie nur die Schrauben des LNBs, um ihn zu entfernen – niemals die Schrauben der Parabolantenne.
4. Lösen Sie nun das Verbindungskabel vom alten LNB und schrauben Sie es auf den neuen LNB.
5. Setzen Sie das neue LNB ein und schrauben Sie es fest.
6. Richten Sie die Satellitenschüssel erneut aus, um die maximale Bildqualität zu erhalten, falls erforderlich.

Ist jedes LNB HD tauglich?

HDTV – Ist jeder LNB für HD geeignet? Ob Sie in Standardauflösung oder in hoher Bedeutung (HDTV) empfangen, entscheidet allein der Receiver. LNBs und auch Multischalter haben damit absolut nichts zu tun. Für HDTV-Netze benötigen Sie weder ein spezielles LNB noch einen speziellen Multischalter. Man kann sie mit jeder Art von digital fähigem System bekommen (und bei HDTV-Endgeräten im reduzierten Band auch mit älteren Systemen, die eigentlich noch nicht aktualisiert wurden). Wenn manche Anbieter heute auf ihren LNBs und Multischaltern „geeignet für HDTV“ angeben, stiften sie unnötig zusätzliche Verwirrung.

Wofür braucht man einen Multischalter?

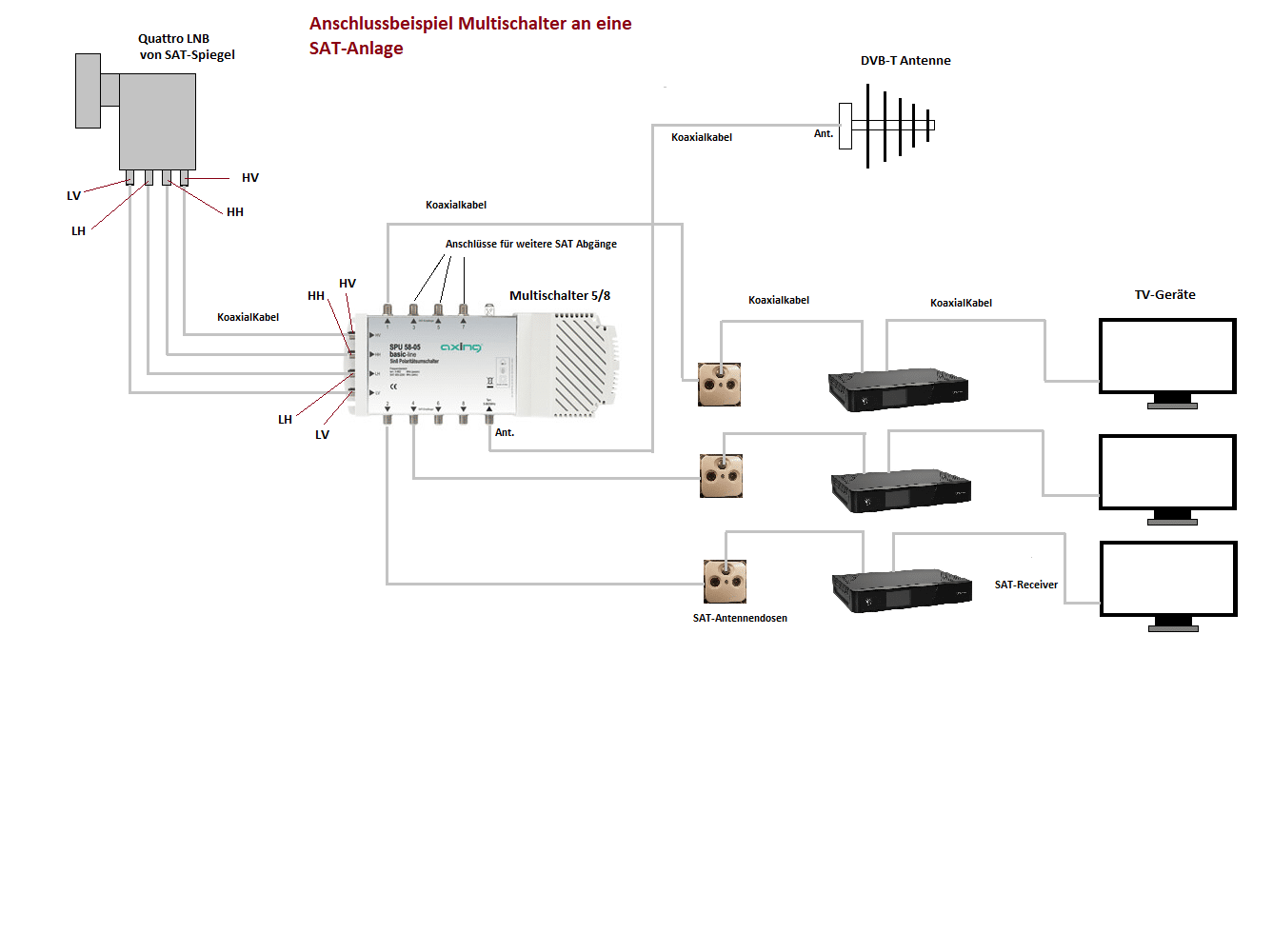

Ein Multischalter wird als Komponente in SAT-Empfangsanlagen eingesetzt, um mehrere Satellitenreceiver mit einer einzigen SAT-Antenne zu betreiben. Ein Multischalter ist also eine Art Weiche zur Verteilung der Satellitensignale auf mehrere Endgeräte. Multischalter gibt es in zahlreichen Varianten, mit unterschiedlicher Anzahl von Anschlüssen und Funktionen. Je nach Auslegung können die Signale mehrerer Satelliten an etwa 16 Personen weitergeleitet werden. Neben den SAT-Eingängen sind viele Multischalter zusätzlich mit einem Eingang für erdgebundene Signale wie UKW-Rundfunk sowie DVB-T ausgestattet.

Neben der Kennzeichnung der eingehenden Signale können einige Multischalter noch 2 weitere Funktionen erfüllen. Die vermeintliche „Eco-Funktion“ sorgt dafür, dass die gesamte SAT-Anlage in den Ruhezustand übergeht, wenn kein Signal angefordert wird, und spart so elektrische Energie. Ferner gibt es auch Multischalter, die die Signale verstärken oder entsprechend bereinigen, um sicherzustellen, dass sowohl Ton als auch Bild besser ankommen. Nicht vergessen: Multischalter werden umgangssprachlich häufig auch als SAT-Block-Verteiler bezeichnet.



Was ist die DiSEqC Funktion?

Möchte man Satellitenempfang von mehreren Satelliten, installiert man entweder eine eigene SAT-Schüssel für den jeweiligen Satellitenempfang oder man installiert eine Anlage, die mehrere Satellitenpositionen gleichzeitig empfangen kann. Dazu braucht man jedoch ein weiteres LNB, das zusätzlich auf den vorhandenen LNB-Halter montiert wird. Um nun von einem LNB zum anderen zu schalten, wird ein DiSEqC-Schalter benötigt. Dieser wird direkt am Antennenmast montiert. Er hat mehrere Eingänge für die Anschlüsse der LNBs und einen Ausgang, der zum SAT-Receiver führt.

Man kann auch einen Monoblock-LNB auf die Halterung installieren. Diese Monoblock-LNB besteht aus zwei LNBs und einem integrierten DiSEqC-Schalter. Man damit, je nach Ausführung, mehrere Receiver betreiben. Wichtig ist, dass die SAT-Schüssel eine entsprechende Größe hat, sonst funktioniert dies nicht.



Wann brauche ich DiSEqC?

Soll ein Receiver das Signal von mehreren Satelliten empfangen können, sind DiSEqC-Schalter erforderlich (egal ob im Multischalter eingebaut oder extern). Werden mehrere Satelliten an mehrere Teilnehmer verteilt, braucht man eben beides.



Kann ein LNB zu alt sein?

LNBs, die vor 1997 installiert wurden, sind wahrscheinlich nicht digital-tauglich. Sollte Ihr LNB noch nicht so alt sein und Sie möchten wissen, ob es digital-tauglich ist, können Sie das ganz einfach testen. Schließen Sie Ihr installiertes LNB an einen Digitalreceiver an und starten Sie einen Sendersuchlauf. Voraussetzung ist natürlich, dass die SAT-Anlage vorher auf den jeweiligen gewünschten Satelliten ausgerichtet und eingestellt wurde. Wenn trotzdem nur ein paar wenige Sender nach dem Suchlauf angezeigt, ist Ihr LNB wahrscheinlich nur für den Analogempfang geeignet. Bei Digitalempfang sollten mindestens 350 Sender angezeigt werden.
