Ein neues KI-unterstütztes Tool um die Elektroinstallation zu planen, Kosten zu schätzen und schneller Angebote von Elektrikern zu erhalten – elektriker-angebot.de



Du möchtest die Elektrik Deiner vier Wände erneuern oder deine Elektroinstallation neu planen? Wähle zunächst all die gewünschten elektrischen Komponenten. Damit meinen wir Steckdosen, Netzwerke oder die Belüftung. Anschließend musst Du einschätzen wie viele Du brauchst. Aber wieviel kosten die einzelnen Komponenten der Elektrik? Auch die Gesamtkosten sollen natürlich im Budget bleiben. Dann möchte man die Elektroinstallation von einem Fachbetrieb einbauen lassen. Dafür benötigst Du Angebote aus Deiner Region.

Dabei den Überblick zu behalten ist nicht leicht. Dafür gibt es jetzt aber einen kostenlosen Konfigurator auf elektriker-angebot.de. Ähnlich wie bei einem Autokonfigurator gibst Du Deine Wünsche Schritt für Schritt ein. So vergisst Du bei der Planung nichts. Du siehst direkt wie sich die Preise im Raum und im Gesamtprojekt summieren. Anschließend kannst Du Dir Angebote von Elektrikern einholen oder die gesamte Materialliste für eigene Zwecke exportieren.

Der Steckdosenabteil mit Tooltip

Mit dem Konfigurator die Elektroinstallation planen

Der kostenlos nutzbare Konfigurator bietet folgende Unterstützung:

  • Plane die eigene Elektroinstallation
  • Berücksichtige alle elektrischen Komponenten
  • Identifiziere Preistreiber
  • Optimiere die Elektrik nach Kosten
  • Erhalte Hinweise zu einzelnen Komponenten eines Raumes
  • Bereite das Angebot vor

Zu Beginn kannst Du einfach eine bestehende Vorlage anpassen. Oder Du erstellst ein Vorhaben von Grund auf neu. Jedes Vorhaben hat eigene Räume. Die kannst Du hinzufügen und auch umbenennen. In den einzelnen Räumen beantwortest Du dann Fragen zu folgenden Kategorien:

  • Steckdosen
  • Leuchten
  • Netzwerk
  • Media
  • Beschattung
  • Belüftung

Lies in den Tooltips Hinweise zu den jeweiligen Fragen. Diese variieren von Raum zu Raum. So muss man im Wohnzimmer an TV, Radio, Spielekonsolen usw. denken. In der Küche aber an einen speziellen Anschluss für den Herd. Durch einfache Angabe der jeweiligen Anzahl siehst Du sofort a) die geschätzten Kosten für den Einbau b) welche Positionen den Preis besonders treiben und c) die Schätzung der Gesamtkosten des Projektes. Dadurch kannst Du Deine eigenen Wünsche anhand des Budgets optimieren und die Elektroinstallation präzise planen.

Als zusätzliche Hilfestellung siehst Du jeweils eine Anzahl als Empfehlung. Diese orientiert sich an den Vorgaben der RAL 678 und ist abhängig von Raum, Raumgröße und Ausstattungslevel. Der Vorschlag gibt bspw. an, wie viele Leuchten in der Küche sinnvoll sind. Die RAL bildet den aktuellen Standard nach der sich auch Elektriker richten. Ab einer bestimmten Zahl an Nutzern befüllt ein KI-Modell die Angaben vor anhand der ersten Eingaben. Dies erleichtert die Konfiguration und liefert passende Ergebnisse.

Der Steckdosenabteil mit Tooltip

Nachdem alle Räume konfiguriert sind, kannst Du das Projekt speichern. Um Dir das Projekt zuzuordnen kannst Du Dich registrieren. Dann kannst Du es immer wieder aufrufen und anpassen.

Preise / Kosten der Elektroinstallation

Die Preise wurden anhand realer Angebote erarbeitet. Sie bilden den Marktschnitt ab. Künstliche Intelligenz lässt den Algorithmus im Laufe der Zeit lernen. Dadurch schätzt elektriker-angebot.de die Kosten immer besser je mehr Angebote darüber erstellt werden.

Die angegebenen Preise sind Nettopreise. Diese beinhalten Materialkosten in der Qualität eines Fachbetriebs und die Arbeitsleistung bis zum Anschluss im Verteilerkasten. Nicht enthalten sind hingegen Ausbau und Abrissarbeiten alter Elektroinstallationen. Auch die Miete eines Baustromverteilers ist nicht enthalten.

Die Preise sind Schätzungen und können nicht alle Gegebenheiten enthalten. Daher wird zusätzlich ein Puffer eingerechnet. Dieser Puffer fängt diese Schätzunsicherheiten ab. Dazu zählen u.a. weite Wege, schwierige Kabelverlegung, viele Mauer-Durchbrüche etc. Natürlich variieren die Preise der einzelnen Fachbetriebe auch aufgrund von Faktoren wie Auslastung, Anfahrt oder Attraktivität des Projektes. Auch dies fängt der Puffer ein Stück weit ab. Diese Kosten entfallen im finalen Angebot, wenn sie nicht benötigt werden. Der Puffer schützt aber vor zu geringen Preiserwartungen. Der Handwerker wird sich oft vor Ort ein genaues Bild der Lage machen. Dann kann er das Angebot erweitern oder reduzieren. Dazu kannst Du Dir finale Angebote von Fachbetrieben über elektriker-angebot.de einholen.

Erhalte Angebote um Deine Elektrik zu erneuern

Aktuell ist es schwer Angebote und Kostenvoranschläge von Elektrikern zu erhalten. Dies liegt an der hohen Auslastung der Baubranche. Daher ist die Motivation der Plattform elektriker-angebot.de den Angebotsprozess zu vereinfachen und zu beschleunigen. Der Prozess ist aktuell sehr aufwendig. Er sieht ein Treffen mit dem Elektriker vor Ort, die Beratung des Kunden und die Absprache der Wünsche vor. Was Du als Kunde brauchst musst Du dann schnell entscheiden. Du kannst es nicht in Ruhe überdenken. Später überträgt der Handwerker die Notizen in den Computer. Diese Übertragung ist fehleranfällig und zeitaufwendig. Bei dem aktuellen Arbeitsaufkommen ist es nicht verwunderlich, dass die gesamte konventionelle Angebotserstellung teils Monate braucht.

Aufgrund des Konfigurators wird der reine Arbeitsaufwand zur Erstellung um ca. 2 – 6h reduziert. Die Vorlage wird nur noch angepasst. Sie ist bereits digital und muss nicht mehr übertragen werden. Du kannst Dich in Ruhe mit Deinem Projekt beschäftigen, informieren und die Elektroinstallation planen. Nebenbei bereitest Du das Angebot für den Handwerker vor. Ihr beide wisst von Anfang an, was Bestandteil des Auftrages ist. So habt Ihr eine Gesprächsgrundlage, bevor die Elektrik erneuert wird. Dies reduziert Nacharbeiten und Konflikte und beschleunigt den Angebotsprozess auf wenige Tage.

Das konfigurierte Projekt kannst Du im Detail auf dem Dashboard anschauen und prüfen. Letzte Änderungen sind natürlich immer noch möglich. Sobald das Projekt Deinen Vorstellungen entspricht, kannst Du es veröffentlichen, um Angebote von Elektrikern einzuholen. Dadurch sehen Fachbetriebe der Elektroinnung Deinen Kostenvoranschlag. Sie melden sich bei Dir und geben ein finales Angebot in Absprache mit Dir ab. Dies kann mit oder ohne Besichtigung vor Ort erfolgen. Anschließend hast Du die Wahl zwischen vergleichbaren Angeboten.

Fazit

Mit Hilfe der neuen Plattform elektriker-angebot.de kannst Du schnell die eigene Elektroinstallation kostenlos planen und optimieren, wenn Du Deine Elektrik erneuen willst. Du kannst die Kosten der Elektrik schätzen und erhältst deutlich schneller ein Angebot eines Elektrikers. Dazu wirst Du durch einen KI-gestützten Konfigurator geführt. Dieser zeigt Dir sofort Kostentreiber und liefert einen Kostenvoranschlag. Bist Du mit der Auswahl glücklich, kannst Du Angebote von erfahrenen Elektrikern einholen.







Brandschutzschalter

by

Im Zeitraum von 2002 bis 2020 wurde durch das Institut für Schadenverhütung und Schadenforschung die Brandursachen aller Brände in Deutschland untersucht. Demnach entfielen 32 % als Ursachen der Brandentstehung mit 32 % auf die Elektrizität.



Brandursachen

Somit kann man behaupten, dass ca. 1 Drittel aller Brände auf die Elektrizität zurückzuführen sind. Von diesen 32 %, die durch die Elektrizität als Ursache haben, entfallen ungefähr 53 % auf Elektrogeräte und 27 % auf die Elektroinstallation selbst. Viele denken jetzt sicherlich das bei der Elektroinstallation durch vorhandene Leitungsschutzschalter sowie Fehlerstromschutzschalter (FI-Schutzschalter) im Verteiler eigentlich genügend Schutzmaßnahmen vorhanden sein müssten?

Das ist leider ein Trugschluss. Denn Leitungsschutzschalter schützen in erster die Leitung bei Überlastung und Kurzschluss. Der FI-Schutzschalter schaltet schon bei geringen Fehlerströmen ab und schützt dadurch den Menschen vor einem elektrischen Schlag.

 Diese Einrichtungen haben sich schon immer bewährt, jedoch vor einem Brand durch gefährliche Fehlerlichtbögen schützen diese beiden Schutzvorrichtungen nur unzureichend.

Diese gefährlichen Fehlerlichtbögen entstehen nicht selten und sind ein oftmals unterschätzte Gefahr. Die Ursache von Bränden geht nämlich häufig von diesen Fehlerlichtbögen aus.

Brandschutzschalter

Wie entstehen diese gefährlichen Fehlerlichtbögen

Ursachen können sein:

  • Beschädigte Leitungen etwa durch Nägel oder Schrauben
  • Isolationsfehler
  • schlechte Kontaktstellen oder lose Klemmstellen
  • mechanische Gewalt oder Quetschungen an den Leitungen
  • fehlerhafte Endgeräte

Das alles sind häufig die Ursachen von diesen Fehlerlichtbögen. Die Spannung überschlägt sich dabei kurzzeitig und dabei entstehen dann Temperaturen von bis zu 6.000 °C. Im extrem ungünstigsten Fall entstehen dadurch Brände.

Brandschutzschalter

Welche Arten von Fehlerlichtbögen gibt es.

 Parallele Fehlerlichtbögen

Ein paralleler Fehlerlichtbogen tritt zwischen

  • Außenleiter und dem Schutzleiter (Erde)
  • zwischen Außenleiter und Neutralleiter
  • zwischen zwei Außenleiter

auf. Er liegt parallel zu einem elektrischen Betriebsmittel. Sie treten dann auf, wenn z.B. die Isolierung zwischen zwei Leitern beschädigt ist. Die Beschädigung der Isolierung kann durch UV-Strahlung entstehen, wobei die Isolierung porös wird und die Leiter “blank” liegen. Auch durch eine Schraube, die in ein Kabel geschraubt wird, kann ein paralleler Fehlerlichtbogen entstehen. Dadurch kann der ohmsche Widerstand zwischen den Leitern zu klein bzw. niederohmig werden.

Wenn kein Kurzschluss vorliegt, wird hier im Wechselstromkreis der Leitungsschutzschalter nicht auslösen. Ein 30 mA Fehlerstromschutzschalter (FI-Schutzschalter) würde jedoch schon auslösen. Deshalb werden FI-Schutzschalter auch als Brandschutzschalter eingesetzt, auch wenn diese explizit in bestimmten Bereichen nicht gefordert sind.

Ein Fehlerstromschutzschalter ist somit gleichzeitig auch ein eingeschränkter Brandschutzschalter. Eingeschränkt deshalb, weil bei “seriellen Fehlerlichtbögen”, die westlich häufiger vorkommen, die Auslösung der auch durch den FI-Schutzschalter eventuell nicht erfolgt. Dazu weiter unter mehr …

 Serielle Fehlerlichtbögen

Serielle Fehlerlichtbögen können zum Beispiel beider Unterbrechung eines Leiters entstehen. Diese entstehen durch einen Nagel oder eine Schraube, die zur Befestigung von Gegenständen in die Wand geschraubt werden und dabei meist einzelne Leiter im Kabel verletzen. In diesem Fall entsteht am beschädigten Leiter ein Fehlerlichtbogen (z.B. im Außenleiter oder Neutralleiter). Der Leiter liegt ja in Reihe bzw. in Serie zum elektrischen Verbraucher.

Serielle Fehlerlichtbögen können aber auch entstehen, wenn Kabel gequetscht oder eingeklemmt werden oder wenn Kabel zu stark gebogen werden. Diese Dinge sind fast in jedem Haushalt vorzufinden, wenn zum Beispiel ein schwerer Schrank bewegt wird und dann unbemerkt auf einem Stromkabel steht oder Leitungen unter Sockelleisten zu stark gebogen werden.

Oft sind diese serielle Fehlerlichtbögen in der Entstehung schwer zu lokalisieren. Da auch lockere Klemmstellen an Schaltern oder Steckdosen. Oder durch die Abisolierzange vor geschädigte Einkerbungen an Kupferdrähten, die dann zum Kabelbruch führen und die Ursache von diesen unerwünschten Lichtbögen sind.

Zusätzlich können Nagetiere Kabel beschädigen, die Kabel durch Hitze, Kälte und Feuchtigkeit in Mitleidenschaft gezogen werden.

All diese Punkte führen zu einer Engstelle im Leiter, was dann zu einem Verringern des Querschnitts und folglich zur starken Erhitzung durch die höhere Strombelastung an der Schwachstelle zur Folge hat. Im ungünstigsten Fall entsteht ein Fehlerlichtbogen. Der Leitungsschutzschalter bzw. Fehlerstromschutzschalter (FI) würde hier nicht auslösen, da weder ein Kurzschluss noch eine Überlast vorhanden ist und der Stromfluss durch den angeschlossenen Verbraucher ja begrenzt ist.

In all diesen nicht selten auftretenden Fehlerfällen würde ein Brandschutzschalter helfen. Da dieser durch ein frühzeitiges Erkennen des Fehlers den Stromkreis abschaltet. Brandschutzschalter sind deshalb als Ergänzung zu den bewährten Schutzmaßnahmen (Leitungsschutzschalter und FI-Schutzschalter) ideal und unbedingt zu empfehlen.

Fehlerlichtbogen

Was ist ein Brandschutzschalter bzw. wie funktioniert er?

Der Brandschutzschalter kann im Gegensatz zu LS- und FI- Schalter Fehlerlichtbögen in Reihe und parallel zum Verbraucher erkennen. Er misst den Spannungs- und Stromverlauf über die Zeit. Wenn nun im Fehlerfall Lichtbögen, egal ob parallel oder seriell (in Reihe) entstehen, gibt es im Stromverlauf charakteristische hochfrequente Abschnitte. Diese erkennt der Brandschutzschalter und bewertet die Signalverarbeitung mittels Signalverarbeitung. Durch einen Mikrocontroller werden die Daten ausgewertet. Die Bewertung schließt normale Stromschwankungen, die beim “Ein”– und “Aus”– schalten entstehen, mit aus.

Ein weiterer Vorteil bei Brandschutzschalter ist im Vergleich zu FI-Schutzschaltern, dass dieser in regelmäßigen Abständen einen Selbsttest durchführt.

Brandschutzschalter sind eigentlich “Fehlerbogen-Schutzeinrichtungen” und werden häufig auch AFDD-Schalter (Englisch für Arc Fault Detection Device) oder auch Kontaktfehlerschalter genannt

Geregelt ist der Einsatz von Brandschutzschalter in Deutschland durch DIN VDE 0100-420. Gefordert wird er für verschiedene Raumnutzungen in Neubauten. Verpflichtend bei der Elektroinstallation sind Brandschutzschalter mittlerweile in:

Öffentlichen Gebäuden, Kindertagesstätten, Seniorenheime, barrierefreie Wohnungen, Laboratorien, Rechenzentren, holzverarbeitende Betriebe, Papierfabriken, Lagerräume mit brennbaren Materialien, Flughäfen, Bahnhöfe, Nationaldenkmäler, Museen, Holzhäuser und Scheunen.

 Der Brandschutzschalter schließt die Lücke zwischen Leitungsschutzschalter und FI-Schutzschalter.
Brandschutzschalter
Brandschutzschalter mit 3-fach Schutz (Schutz vor Fehlerströmen, Kurzschlüssen, Überstrom und Fehlerlichtbögen)

Was sind die Vor- und Nachteile von Brandschutzschalter?

Vorteile:

  • Verhindert Fehlerlichtbögen durch Abschaltung und dadurch die Entstehung von Bränden
  • Als Kombination erhältlich: FI-Schutzschalter; Leitungsschutzschalter und Brandschutzschalter in einem Gerät
  • Selbsttestfunktion überprüft die Funktionsfähigkeit des Geräts

Nachteile:

  • Recht hoher Preis



Bestseller von Brandschutzschalter bei Amazon:

Hager ARC916D Brandschutzschalter 2polig 16A 230V
Hager ARC916D Brandschutzschalter 2polig 16A 230V*
ARC916D; 3250611012665; HAGER ARC916D; Brandschutzschalter 1P+N,6kA,B16A ARC916D
106,00 EUR
Eaton 187204 Brandschutzschalter, 2polig, B16A, 30mA, Typ A
Eaton 187204 Brandschutzschalter, 2polig, B16A, 30mA, Typ A*
Verpackungsabmessungen (L x B x H): 4.6 zm x 8.4 zm x 8.4 zm; Verpackungsgewicht: 300 g; Herkunftsland:- Irland
95,19 EUR
SIEMENS - 5SM60212 Brandschutzschalter-Block AFDD 1-16A 230V für LS- und FI/LSSchalter 1+N 2TE
SIEMENS - 5SM60212 Brandschutzschalter-Block AFDD 1-16A 230V für LS- und FI/LSSchalter 1+N 2TE*
Brandschutzschalter- Block; Polzahl : 1P+N 2TE; Versorgungsspannung bei AC : 230 V; Versorgungsspannungsfrequenz : 50 Hz
83,50 EUR

Weitere Informationen zur Aktualität der angezeigten Preise finden sie hier.



Fazit Brandschutzschalter

Bei der Elektroinstallation bestehen erhebliche Gefahren durch selten erkennbare Fehlerlichtbögen. Auch wenn in Deutschland aktuell noch keine verpflichtender Einbau in Wohnungen und Einfamilienhäusern besteht, sollte ein Einbau trotzdem erfolgen, da die Gefahr eines Brandes, die von der Elektroinstallation ausgeht, deutlich verringert wird. In Kombination (Kombigerät) mit FI, LS und AFD (Brandschutzschalter) bieten sie einen hohen Schutz gegen Brand, elektrischen Stromschlag und Kurzschluss.

Somit schließt der Brandschutzschalter die Lücke zwischen Leitungsschutzschalter und FI-Schutzschalter.



Teile diesen Beitrag

Ist das Smart Home sicher?

by

Die stetig voranschreitende Technik ist heute aus keinem Teil des Alltags mehr wegzudenken. Als Folge dessen etablieren sich immer mehr Smart Homes in Deutschland. Häuser, die dank ausgeklügelter Elektroinstallationen viele Dinge automatisieren und den Menschen, die in ihnen leben, viele Handgriffe abnehmen.

Trotz der vielen Vorteile gibt es jedoch ebenfalls Risiken, die allerdings mit entsprechenden Sicherheitslösungen in den Griff bekommen werden können.

Smart Home sicher

Smarte Technik vom Profi muss abgesichert werden

Ein Leben im Smart Home kann wundervoll sein und geht oft schon weit über diese fünf Anwendungsbeispiele hinaus. Während die Zugangstüren mithilfe eines Fingerscans oder einem Smart-Tag geöffnet werden, heizt die Fußbodenheizung im Badezimmer bereits auf. Im gleichen Atemzug dringt der Duft eines frischen Kaffees an die Nase und das Licht wird automatisch auf die individuell bevorzugten Spektren eingestellt, was zusätzlich mit sanften Klänge zum Feierabend musikalisch untermalt wird.

Ein paar Klicks auf das Smartphone genügen, um das Rezept für das Essen auf die Küchenmaschine herunterzuladen und den Fernseher aus seiner Versenkung im Boden betriebsbereit auszufahren. Gespeist wird das Ganze selbstverständlich durch die Solaranlage auf dem Dach, die zeitgleich ebenfalls das elektrifizierte Fahrzeug in der Einfahrt auflädt. Geht es abends ins Bett, werden sämtliche Zugangstüren verriegelt, fahren die Rollläden herunter und das Alarmsystem aktiviert sich selbstständig.

All diese Dinge sind heute keine Zukunftsmusik mehr, sondern werden immer häufiger bereits jeden Tag gelebt und von Elektrikern eingebaut. Doch dort, wo so hochkomplexe Elektronik zum Einsatz kommt, sind Kriminelle meist nicht weit.

Hacker stellen in diesem Bezug eine reale Gefahr für die technisierten und vernetzten Smart Homes dar. Denn gelingt Ihnen der Zugriff, können sie alles aus der Ferne mit nur wenig aufwand steuern. Dass es immer wieder zu Problemen kommt, lässt sich medial leicht nachlesen. Gehackte IP-Kameras, geklaute Passwörter und Daten von heimischen Geräten sind ohne Vorkehrung häufig beliebte Ziele.

Dabei lässt sich etwa mit einem simplen Passwort-Manager perfekt gegen den Zugriff auf sensible Log-in-Daten vorgehen. Denn zum einen liefert er sichere Passwörter und zum anderen ermöglicht er das Verwalten und den regelmäßige Wechseln der Kennwörter mit nur wenigen Klicks. Intuitiv zu bedienen sind die Daten zudem immer dabei. Kommt es zu Ungereimtheiten, während man selbst nicht im Smart Home ist, lässt sich schnell auf sämtliche Passwörter über den Manager zugreifen.



Nicht allein auf die gute Elektroinstallation vertrauen

Um ein Smart Home jedoch effektiv von Beginn an zu schützen, muss schon mit der Installation durch einen versierten Elektriker begonnen werden. Zudem gilt es, das am schwächsten geschützte Gerät im Netzwerk ausfindig zu machen.

Bekommt eine andere Person Zugriff auf dieses, kann er häufig auf das gesamte System zugreifen – Kameras inklusive. Ein besonderes Augenmerk gilt in diesem Kontext somit der Firewall sowie der Verschlüsselung und den gewährten Zugriffsrechten. Darüber hinaus müssen regelmäßig Updates durchgeführt und wie bereits erwähnt, Passwörter gewechselt werden.

Für Letzteres bietet sich abermals der Passwort-Manager an, der im Regelfall einen Passwort-Generator mitbringt. Oder aber es werden eigene Kombinationen aus Ziffern, Buchstaben und Sonderzeichen zusammengestellt. Wichtig ist, dass das gewählte Kennwort zum einen zwölf Zeichen lang ist, wobei die Abfolge absolut zufällig sein sollte, ohne das sich dabei bestimmte Worte ergeben. Zum anderen gilt es für die Buchstaben die Klein- und Großschreibung mit einzubinden. Das erhöht die Sicherheit signifikant.



Teile diesen Beitrag

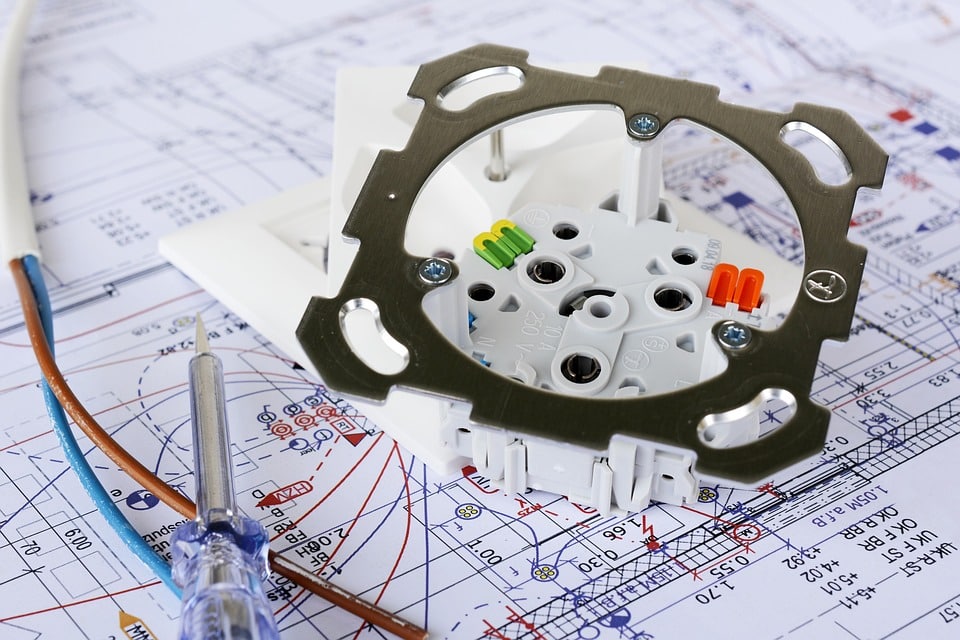

Elektro-Vorbereitungen vor dem Kellerbau

by

Die Elektro-Vorbereitung ist unerlässlich beim Bau eines Hauses. Ist ein Keller vorgesehen, muss die diesbezügliche Planung selbstverständlich schon vor Beginn des Kellerbaus stattfinden. Welche Aspekte dabei von großer Bedeutung sind, welche Fragen man sich als Bauherr stellen sollte und ob beziehungsweise inwiefern es tatsächlich möglich ist, die Elektro-Vorbereitungen selbst zu übernehmen, anstatt sie einem Profi zu überlassen, wird nachfolgend geklärt.

Elektro-Planung Kellerbau – Die wichtigsten Fragen

Schon ganz am Anfang der Planungsphase ergibt es laut den Profis von Südwest Keller Sinn, sich einigen zentralen Fragestellungen zu widmen und klare Antworten darauf zu finden. Manchmal gibt es mehrere diskutable Optionen, weshalb es gut ist, sich ausreichend Zeit dafür zu nehmen.

Wie viele Steckdosen und Lichtschalter sind vonnöten?

Je nach Größe der Räumlichkeiten kann ein einzelner Lichtschalter ausreichen oder aber es werden gleich mehrere Schalter benötigt. Die Zahl der Steckdosen hängt mitunter von der vorgesehenen Nutzungsweise des Kellers ab: Dient er zum Beispiel vorwiegend als Lagerraum für Getränke, Klamotten und ähnliches, reichen wenige Steckdosen aus.

An welchen Stellen werden Lampen angebracht?

Dann geht es um die Decken- und Wandbeleuchtung: Wo genau sollen später Lampen angebracht werden? Dort müssen selbstverständlich entsprechende Anschlussmöglichkeiten eingeplant werden. Als Faustregel bezüglich der Lampenanzahl gilt: Pro 20 m² sollte mit mindestens einer Deckenleuchte gerechnet werden.

Welche Elektrogeräte sollen wo stehen?

Oftmals finden Gefriertruhen, Waschmaschine, Trockner und Co. ihren Platz im Keller. Bei der Elektro-Planung sollte man sich Gedanken über deren späteren Standort im Raum machen, damit die Steckdosen passend dazu platziert werden können.

Sind weitere Anschlüsse vorgesehen?

Soll der Keller als Wohnraum genutzt werden, muss man im Rahmen der Elektrovorbereitungen auch an TV-, Telefon- und Internetanschlüsse denken.

Vorgehen: Elektro-Vorbereitung Schritt für Schritt

Bei der Elektro-Vorbereitung beim Kellerbau ist es sinnvoll, nach einer klaren Struktur vorzugehen, um nichts zu übersehen und späteren Schwierigkeiten vorausschauend vorzubeugen. Diese Schritte führen zum Ziel:

1. Grundriss vorbereiten

Als erstes muss der Grundriss des Kellers zu Papier gebracht werden, wobei Türen und Fenster deutlich erkennbar einzuzeichnen sind. Es ist ratsam, sich als Bauherr mit den gängigsten Elektrosymbolen vertraut zu machen, um diese direkt nutzen zu können.

2. Steckdosen, Lichtschalten, Decken- und Wandbeleuchtung planen

Steht der grobe Grundriss, ist es an der Zeit, die Stellen für Decken- und Wandleuchten zu markieren. Damit alles übersichtlich bleibt, werden die Leuchten nummeriert. Dabei erhalten gleichgeschaltete Leuchten dieselbe Nummer. Bei Wandleuchten muss zudem über die Höhe, in der diese angebracht werden sollen, bestimmt werden. Dann gilt es, Lichtschalter für die zuvor eingetragenen geplanten Leuchten festzulegen. Es hat sich bewährt, Schalter an jedem Zugang zum Raum anzubringen, um lange Wegstrecken im Dunkeln auszuschließen. Im Anschluss geht es an das Einzeichnen der Steckdosen, die für gewöhnlich nahe der Raumecken platziert werden.

3. Leerrohre planen

Es empfiehlt sich, zusätzlich bereits die Leerrohre für die Leitungen bei den Elektro-Vorbereitungen zu berücksichtigen und deren Verlauf festzulegen.

4. Weitere elektronische Planung

Diese Aspekte schließen die ersten Planungsarbeiten ab:

  • Elektrische Versorgungsleitungen
  • Zähler und Verteiler
  • Gegebenenfalls Gegensprechanlage, Satellitenanlage, zentrales Staubsaugersystem etc.

Elektro-Vorbereitungen: Selbermachen oder planen lassen?

Gerade wenn das Budget beim Hausbau knapp ist, ist es den Bauherren oft ein Anliegen, möglichst viele Arbeiten selbst übernehmen und somit kostengünstig umsetzen zu können. Hierfür ist es unerlässlich, die eigenen Fähigkeiten und Kompetenzen sowie die verfügbare Zeit realistisch einzuschätzen. Denn: Für eine schlecht ausgeführte Arbeit ist jeder Preis zu teuer. In den meisten Fällen spricht nichts dagegen, dass die Bauherren die ersten Schritte der Elektro-Vorbereitungen alleine bewerkstelligen.

Spätestens wenn aus dem groben Entwurf ein fester Plan werden soll, ist eine Beratung durch einen fachkundigen Elektroinstallateur jedoch dringend zu empfehlen. Sind die Bauherren zeitlich eingespannt und verfügen über wenig Knowhow, kann es die beste Lösung sein, die Angelegenheit von Anfang an in die Hände eines Profis zu legen.

Kosten einer professionellen Elektro-Planung

Es ist gar nicht so leicht, die Gesamtkosten einer Elektro-Planung vorab präzise einzuschätzen. Schließlich wirken sich verschiedene Faktoren auf den Endpreis aus. In jedem Fall ist es ratsam, mehrere Angebote einzuholen und nicht gleich den „erstbesten“ Elektrofachbetrieb zu beauftragen. Die Erfahrung zeigt nämlich, dass die Preise für ein und dasselbe Projekt teils stark schwanken können.

Gleichzeitig ist natürlich nicht nur der Preis, sondern vor allem das Preis-Leistungsverhältnis von großer Bedeutung. Daher ist es wichtig, die Angebote inklusive aller Leistungsbereiche genau miteinander zu vergleichen und bei Unklarheiten direkt beim jeweiligen Unternehmen nachzufragen.

Abhängig vom beauftragen Betrieb, der Anzahl der Anschlüsse und dem Anteil an Eigenleistung, belaufen sich die Kosten für die Elektro-Vorbereitung im Durchschnitt auf etwa 5% bis 7% der Gesamtkosten für den Bau des Gebäudes.

Fazit: Eine gute Elektro-Vorbereitung lohnt sich

Gut geplant ist halb gewonnen – das gilt auch in Sachen Elektro-Vorbereitungen. Die Angelegenheit mag vielleicht zu den weniger spannenden Dingen rund um den Haus- und Kellerbau gehören, ist aber eine Grundvoraussetzung für einen erfolgreichen Bau. Wer in puncto Elektro-Vorbereitung vor dem Kellerbau an Zeit und Geld sparen möchte, spart in aller Regel an der falschen Stelle.



Teile diesen Beitrag

Sicherheitsprüfung von Elektroanlagen

by

Sicherheitsprüfung in Unternehmen und Betrieben – warum die regelmäßige Wartung und Prüfung von Elektroanlagen so wichtig ist!

Die Arbeit mit elektrischen Betriebsmitteln und elektrischen Anlegen kann mitunter sehr gefährlich sein. Um Mitarbeiter bei der Arbeit im Umgang mit verschiedenen elektrischen Anlagen in einem Unternehmen zu schützen, gibt es in Deutschland strenge Vorschriften und Auflagen. So sind die regelmäßige Prüfung und Wartung von elektrischen Betriebsmitteln in einem Unternehmen gesetzlich vorgeschrieben.

Dabei steht nicht nur die Sicherheit von Angestellten in einem Unternehmen im Fokus, sondern auch der reibungslose Geschäftsbetrieb. Durch verschiedene Störungen oder Defekte kann die Arbeit an elektrischen Anlagen schnell lebensgefährlich sein. Dabei sind es nicht immer nur hochkomplexe Anlagen in einem Unternehmen, sondern auch ganz gewöhnliche Elektrogeräte.

So müssen in einem Unternehmen alle Betriebsmittel, die mit dem Strom verbunden sind regelmäßig gewartet und überprüft werden. Denn nur so gelingt es gefährliche Unfälle zu vermeiden und die Existenz eines Betriebs zu wahren. Ohne eine entsprechende Prüfung erlischt auch der Versicherungsschutz, so dass Unternehmen ganz allein für einen Defekt oder einen Schaden haften.

Dies kann für Unternehmen zu einer sehr kostspieligen Angelegenheit werden, so dass man nicht auf die Prüfung von Elektroanschlüssen verzichten sollten. Hier tritt die DGUV Vorschrift 3 in Kraft. Was diese Vorschrift im Einzelnen für Unternehmen bedeutet und wie sich der Schutz der Mitarbeiter verbessern lässt, erfahren Sie im folgenden Beitrag. So haben wir Ihnen alle relevanten Informationen zu den Auflagen und Vorschriften bei der Prüfung von Elektroanlagen zusammengefasst.

Elektroprüfung

Welche Betriebsmittel und elektrische Anlagen müssen in einem Unternehmen geprüft werden?

Hinter der Abkürzung DGUV V3 verbirgt sich die Deutsche Gesetzliche Unfallversicherung nach Vorschrift 3. Diese erklärt, dass zur Sicherung von Mitarbeiter regelmäßige Überprüfungen aller elektrischen Anlagen ausgeführt werden müssen.

Das Thema Sicherheitstechnik betrifft damit fast alle Unternehmen in Deutschland. Dabei müssen alle Geräte und Anlagen überprüft werden, die über eine Wechselspannung von bis zu 1.000 Volt und eine Gleichspannung von bis zu 1.500 verfügen. So fallen sämtliche Elektrogeräte und Anlagen in einem Unternehmen unter die Vorschrift 3 der Deutschen Gesetzlichen Unfallversicherung.

Denn gerade bei elektrischen Betriebsmitteln kann schon ein kleiner Schaden zu einem schweren Stromschlag führen oder einen Brand auslösen. Demnach sind Unternehmer verpflichtet regelmäßige Wartungen durchzuführen, um alle Anlagen intakt zu halten und somit für ihre Angestellten sicherzumachen.

Hier kann sie als PDF heruntergeladen werden. DGUV Vorschrift 3: Elektrische Anlagen und Betriebsmittel



Was wird bei der BGV A3 Prüfung (neu DGUV V3 Prüfung) geprüft?

Seit 2014 heißt BGV A3 Prüfung heißt jetzt DGUV V3 Prüfung. Diese hat die BGV A3 Prüfung bei der Berufsgenossenschaft übernommen.

Bei der BGV A3 Prüfung werden “ortsfeste” und “ortsveränderliche” elektrische Betriebsmittel einer regelmäßigen Prüfung durch ausgebildetes Personal unterzogen. Ortsfeste elektrische Betriebsmittel sind solche, die fest installiert und deshalb nicht oder nur schwer zu verändern sind, also die man nicht leicht bewegen kann. Zum Beispiel Maschinen die am Boden fest montiert sind oder Maschinen die an der Wand befestigt sind. Dazu zählen auch Betriebsmittel die bewegliche Anschlussleitungen haben.

Ortsveränderlichen elektrischen Betriebsmitteln sind solche, die man jederzeit und auch während des Betriebs bewegen oder transportieren kann. Sie sind jedoch mit dem elektrischen Versorgungs-Stromnetz, zum Beispiel mit einem Netzstecker, verbunden. Bei ortsveränderlichen Betriebsmitteln handelt es sich zum Beispiel um Wasserkocher, Kaffeemaschinen PCs, Drucker, Bohrmaschinen aber auch Verlängerungskabel und viele andere mehr die einen Netzstecker haben.

Von all diesen elektrischen Geräten kann eine potentielle Gefahr ausgehen, wenn keine regelmäßige BGV A3 Prüfung erfolgt.

Wie erfolgt die BGV A3 Prüfung?

Wichtig ist das alle Prüfungen regelmäßig mit speziellen Messeinrichtungen durchgeführt werden. Die Prüfung erfolgt durch ein festgelegtes Prüfschema in drei Schritten:

Prüfschritt 1: Sichtprüfung. Hier wird äußerlich nach sichtbaren sicherheitsrelevanten Mängeln überprüft. Das kann zum Beispiel eine defekte Isolierung des Anschlusskabels, eine herausgerissene Zugentlastung am Geräteanschluss oder auch ein defektes Gehäuse sein.

Prüfschritt 2: Messung mit einem speziellen Messgerät. Der qualifizierte Prüfer ordnet zuvor noch den Prüflingstyp sowie die Schutzklasse, zu. Folgende Messungen werden dementsprechend durchgeführt:

  • Schutzleiterwiderstand
  • Isolationswiderstand
  • Messung des Berührungsstroms und Ersatzableitstroms und
  • Messung des Differenz- bzw. Schutzleiterstroms

Prüfschritt 3: Funktionsprüfung

Erst wenn alle drei Prüfungen erfolgreich waren erhält das Gerät eine Prüfplakette.

Zuletzt muss der Prüfer noch einen Prüfbericht erstellen und diesen auch unterschreiben.

Wann und wie oft muss die BGV A3 Prüfung durchgeführt werden?

Die Fristen zur BGV A3 Prüfungen sind für ortsveränderliche und ortsfeste Betriebsmittel und Elektrogeräte unterschiedlich.

Prüffristen sind grundsätzlich anhand einer Gefährdungsbeurteilung durch eine Elektrofachkraft zu ermitteln.

Um Schaltungen und Elektroanlagen in einem Unternehmen sicherer zu machen, unterscheidet man zwischen Erstprüfung und Wiederholungsprüfungen. Bei ortsfesten Betriebsmittel muss  eine Erstprüfungen vor der ersten Verbindung mit dem Stromkreislauf sorgfältig überprüft werden. Auch wenn die Anlage zum Beispiel umgesetzt wird, muss eine erneute Prüfung durch eine befähigte Person erfolgen.

Gesetzlich ist bei ortsfesten elektrischen Anlagen und Betriebsmittel die Prüfung nach BGV A3 alle 4 Jahre vorgeschrieben. In Räumen, Betriebsstätten oder Anlagen besonderer Art verkürzt sich Prüffrist und wird im Abstand von einem Jahr angeordnet. Bei Anlagen mit FI-Schutzschalter ist diese bei stationären Anlagen alle 6 Monate zu überprüfen. Bei nicht stationären Anlagen mit FI-Schutzschalter ist die Anlage sogar monatlich zu überprüfen.

Bei ortsveränderlichen elektrische Betriebsmitteln gibt das Gesetz ebenfalls Prüfungsfristen vor. Dabei liegt der Richtwert bei 6 Monaten. Auf Baustellen eingesetzten Betriebsmittel liegt die Prüffrist sogar bei 3 Monaten. Geräteanschlüsse und Verlängerungsleitungen müssen Sie mindestens einmal pro Jahr geprüft werden.

Die gleichen BGV A3 Prüfungsfristen gelten für Anschlussleitungen mit Stecker. Bei beweglichen Leitungen mit Stecker und Festanschluss in Büros und öffentlichen Einrichtungen muss die Prüfung laut Gesetz im zweijährigen Abstand durchgeführt werden.

Um jetzt den richtigen Intervall zu ermitteln, um gesetzlich alles richtig zu machen, nimmt eine speziell geschulte Person (Elektrofachkraft) eine sogenannte Gefährdungsbeurteilung vor. Dies Beurteilung ist die Grundlage für die Festlegung der Prüfungsart, – umfang und in welchen Abständen die Prüfungen nach BGV A3 durchgeführt werden.

Die Prüfung darf nur durch einen Fachmann erfolgen

Die Wartung und Prüfung nach der Vorschrift 3 der Deutschen Gesetzlichen Unfallversicherung ist ausschließlich Elektrofachkräften vorbehalten. Eine Elektrofachkraft lässt sich von Unternehmen entweder durch einen externen Dienstleister beauftragen oder selbst in einem Unternehmen ausbilden.

Um die Prüfung von elektrischen Anlagen durchzuführen, müssen Elektrofachkräfte nachweisen, dass sie die Berechtigung als Prüfdienstleister besitzen. Nur so kann gewährleistet werden, dass die Prüfung und Wartung ordnungsgemäß durchgeführt wird und Anlagen weiterhin intakt bleiben.



Teile diesen Beitrag

LED Lichtband installieren

by

Verpass deinem Zuhause Gemütlichkeit durch die Installation eines LED-Lichtband in der Praxis.

Mit einem LED Lichtband lassen sich wunderbar schöne Akzente, ja richtige “Hingucker” in der Wohnung realisieren. Hier möchte ich Ihnen nun drei Beispiele präsentieren, wie ich diese in der Praxis umgesetzt habe.

Ziel bei den Projekten war immer, das “LED Lichtband” nicht über eine Fernbedienung zu schalten, sondern über einen Lichtschalter “Ein” und “Aus” zu schalten. Sie sollte als Akzentbeleuchtung dienen, die dem Raum bzw. das Objekt in Szene zu setzen und das “gewisse Etwas” zu geben.

Achtung – Bitte vor dem Arbeiten an der elektrischen Anlage unbedingt die 5 Sicherheitregeln

Hinweis vorab: Das Arbeiten an der elektrischen Anlage kann Lebensgefährlich sein. Aus rechtlichen Gründen, weise ich Sie darauf hin, dass alle Artikel mit Erklärungen in Schrift und Bild, keine vollständigen Installationsanleitungen für elektrische Anlagen sind. Sie erhalten hier lediglich Tipps, Hilfe und Anregungen aus der Sichtweise des Autors und Betreibers dieses Blogs.

Wichtig: Bei unsachgemäßer und nicht vorschriftsgemäßer Ausführung wird keinerlei Haftung für entstandene Personen- und Sachschäden übernommen. Die Arbeiten sollten deshalb von Fachpersonal ausgeführt oder mindestens überprüft werden.

Projekt 1: Kaminholz-Lagerplatz im Wohnzimmer mit Birkenholzwand verkleiden und mit LED Lichtbänder in Szene zu setzen

Linke Seite LED-Strips in Balken eingefräst. Rechte Seite als Abschluss einen L-Winkel aus Alu befestigt und dahinter das LED-Lichtband angeklebt. Damit kommen die Holzbirkenscheiben und die rustikale Steinmauer (Verblendsteine) vor dem Kaminoffen im beleuchteten Zustand richtig toll zur Geltung.

LED Lichtbänder

Umsetzung in der Praxis:

Als Erstes wurde dazu eine Mehrschichtplatte aus dem Baumarkt besorgt. Ein Altholbalken wurde in der Mitte durchgesägt, auf die richtige Länge Zugeschnitten und mit Öl behandelt, damit er glänzend ausschaut. Nachdem man eine 15 mm breite und 20 mm tiefe Nut seitlich in den Balken für die LED-Strips eingefräst hatte, wurde er auf der Mehrschichtplatte seitlich, oben und unten als Abschluss von hinten befestigt.

Als nächster Schritt wird ein 68 mm Loch für die eine tiefe Hohlwanddose im unteren Bereich mit dem Kreis-Schneider gebohrt. Diese Klemmdose ist der zentrale Punkt der Installation. Denn hier kommt das geschaltete Kabel NYM-J 3×1,5 qm² vom Lichtschalter, die Trafos für die LED-Strips und die Anschlusskabel der Lichtbänder zusammen und wird richtig verklemmt.

Nicht vergessen, unbedingt vorher noch eine Nut für die Leitungsführung in die Mehrschichtplatte einfräßen. Es reicht da eine 2 x 2 mm starke Nut für die Zuleitung zum LED-Lichter-Band, jeweils links und rechts.

Die Birkenholzscheiben können fertig gekauft werden oder auch selbst aus einem getrockneten Birkenstamm heruntergesägt werden. Ich habe das so gelöst und die Scheiben auch absichtlich unterschiedlich stark angeordnet. Dann wirkt die ganze Deko in beleuchteten Zustand natürlicher. Ist jedoch Geschmacksache. Die Stärke der Birkenholzscheiben sind bei mir zwischen ca. 20 und 30 mm stark gesägt.

Nächster Schritt: Birkenscheiben auf die Mehrschichtplatte befestigen. Ich habe das mit einem Pattex Holzkleber* gelöst. Geht damit sehr fix und hält sehr gut. Ratsam wäre hier die Puzzleteile vorher allesamt anzuordnen, damit sie optisch gut zusammenpassen. Den Bereich für die Hohlwanddose noch frei lassen, da erst noch alles verklemmt werden muss.

Nun kommt der elektrische Teil. Lampenkabel NYM-J 3×1,5 vom schon vorhandenen Schalter am Wohnzimmereingang zur Hohlwanddose verlegen.

Hinweis: Falls das ganze mit einer Fernbedingung geschalten werden soll, muss nur eine Zuleitung 230 Volt verlegt werden. Nun ein U-Profil aus Alu für die LED-Strips im Balken abmessen und diese gleich abmessen und in die vorhergesehene Nut im Holzbalken einkleben. In dieses Alu-Profil wird das abgemessene LED-Lichter-Band eingeklebt. Das Anschlusskabel muss nun zur Hohlwanddose (wo der Trafo untergebracht wird) in die ausgefräste Holznut verlegt werden.

Dieses ohne Alu-Profil zu machen, würde ich nicht raten, da das Alu-Profil nicht nur kühlt, schützt und verschönert, sondern auch eine optimale Wärmeabfuhr gewährleistet.

Wichtig ist noch, das LED-Strips nur an den dafür vorgesehenen Stellen gekürzt werden können.

Auf der rechten Seite als Abschluss des Birkenscheiben-Elements, habe ich nun das schwarz lackierte L-Profil montiert und dahinter ebenfalls das abgemessene LED-Lichtband festgeklebt. Auch hier nun das Anschlusskabel zur Hohlwanddose führen (Holznut).

Klemmarbeiten:

LED Lichtbänder

In der Hohlwanddose wird nun alles verklemmt. Das geschaltete Kabel vom Lichtschalter wir auf den Eingang 230 Volt (Input) des Trafos geklemmt. Der Abgang (Output) 12 Volt wird mit den beiden Anschlusskabeln der LED-Strips verklemmt. Alles schön verstauen in der Hohlwanddose, Deckel drauf und zum Schluss noch mit Birkenscheiben verdecken, somit ist alles gut untergebracht und optimal umgesetzt.

💡 Wichtig ist die Polarität. Diese darf auf keinen Fall verwechselt werden. “+” und “-” Kontakte dürfen sowohl am Trafo und an den LED-Lichtbändern nicht verwechselt werden. Die Leistung des Trafos sollte der Leistung der LED-Strips angepasst sein. Die Angabe der Leistung der LED-Strips wird meist in Watt pro Meter angegeben (Bsp.: 4,8 W/Meter; bei einen Lichtband von 6 Metern sollte demnach der Trafo mindestens eine Leistung von 6 x 4,8 Watt = 28,8 Watt haben, lieber höheren Wert nehmen)



Materialzusammenfassung für das Projekt:



💡 Falls Ihnen diese Anleitung nur bedingt weiterhilft und Sie brauchen als begabter Heimwerker eine richtige Schritt für Schritt Anleitung, weil Sie sich dadurch viel Geld sparen möchten. Oder Ihr Ziel ist bestimmte Dinge bei der Elektroinstallation einfach selbst zu erledigen?  Dann besorgen Sie sich das Praxisbuch vom Fachmann.  Hier lernen Sie alles rund um die Elektroinstallation im Eigenheim. Von der Planung bis zur Endkontrolle und das in Praxis erklärt, dabei sind alle Schaltungen 1:1 an einer Holztafel aufgebaut. Alles sehr praxisnah und daher top verständlich, keine trockene Theorie. Für versierte Heimwerker ein muss!

Hier können Sie es bestellen



Projekt 2: Holz Wandverkleidung im Schlafzimmer hinterm Bett mit indirekter Akzentbeleuchtung durch LED-Lichtbänder

Holzrahmen Douglasie Massiv mit eingefrästen Nuten für LED-Strips nach oben zur Decke und nach unten zur Wandverkleidung. Wandverkleidung von Kährs Da Capo “Eiche Decorum” naturöl Oberfläche im Altholzdesign. Beleuchtung schaltbar links und recht vom Bett. Ebenso ein zusätzlicher Schalter links und recht vom Bett, für jeweils ein Leselicht. Zwei Steckdosen an jeder Seite.

Umsetzung in der Praxis:

Holzrahmen Douglasie Massiv ausmessen und vom Schreiner abmessen und die Ecken auf Gärung sägen lassen. Holz wurde auch noch geölt, damit kommt es viel besser zur Geltung.

Als Erstes müssen die Holzrahmen montiert werden. Bei mir sind das auf Gehrung gesägte Holzrahmen, die mit Holzöl nachbehandelt wurden. Danach die Unterkonstruktion für die spätere Wandverkleidung aus Fichten-Kanthölzer 4 x 6 cm anbringen. Der Abstand wurde so gewählt da ja noch die Hohlwanddosen für die Schalter und Steckdosen eingebaut werden müssen. Dazu sind mindestens 5,5 cm tiefe notwendig.

Bevor nun die eigentliche Wandverkleidung angebracht werden kann, muss die Elektroinstallation vorbereitet werden. In meinem Fall wollte ich an jeder Bettseite jeweils zwei Steckdosen, einen Schalter für das Leselicht und einen Schalter für die LED-Lichtbänder (Wechselschaltung).

Elektroinstallation planen

Die Kabel müssen vor der dem Anbringen der Wandverkleidung in die Unterkonstruktion verlegt werden. Hier der Elektroleitung-Verlegeplan für dieses Projekt:Elektroinstallation planen

Die Hohlwanddosen mit einen 68 mm Dosenbohrer für Holz in die Wandverkleidung bohren. Der Hohlwanddosen Bohrabstand beträgt 71 mm. Achten Sie unbedingt darauf genau auf diese Abstände, sonst gibts nachher bei Einbau der Schalter und Steckdosen Probleme. Der Trafo für die LED Lichtbänder wurde in meinem Fall hinter der Wandverkleidung versteckt.

Die oberste Reihe der Wandverkleidung sollte so angebraucht werden, dass sie später wieder abnehmbar ist, damit der Trafo im ungünstigsten Fall auch austauschbar ist.

Trafo LED Strips

Das Lampenkabel für die LED-Lichtbänder (Kabel NYM-J 3×1,5) wird auf die “Input-Klemme” 230 Volt am Trafo geklemmt. Das “Output-Kabel” 12 Volt DC, wird auf die “Output-Klemme”  geklemmt. Es wird zu den LED-Lichtbänder geführt und dort mit einer Lüsterklemme an das Anschlusskabel der LED-Strips geklemmt. Wichtig hier: Unbedingt auf richtige Polarität achten. In der Regel ist “Rot +” und “schwarz -“. Bei falscher Polarität würde das eventuell bedeuten, dass im ungünstigsten Fall Teile kaputt gehen können.

Die Anschlusskabel können auch auf die LED Lichtbänder aufgelötet werden. Die Leistung von Trafo und LED-Lichtband muss im Einklang sein. Bei LED Lichtbänder wird die Leistung in der Regel pro Meter der LED-Strips angegeben, also zum Beispiel 4,8 Watt pro Meter. Mehr Infos finden Sie auf folgender Seite.

Nachdem nun alle Leitungen verlegt wurden und der Trafo angeschlossen wurde, kann die oberste Wandverkleidung ebenso geschlossen werden. Nun noch die Steckdosen anschließen, die Schalter für die beiden Leselampen links und rechts vom Bett anschließen und die Wechselschaltung für die LED-Strips verklemmen. Die Schalter jeweils links und rechts vom Bett einbauen.

In meinem Fall wurde diese Akzentbeleuchtung zum absoluten Erfolg. In der Nacht wirkt die Beleuchtung sehr gemütlich und angenehm.

LED Lichtband
LED Lichtband

Materialzusammenfassung für das Projekt:



Projekt 3: Holz Wandverkleidung im Wellnessraum im Keller mit indirekter Akzentbeleuchtung durch LED-Lichtbänder

Im Keller wurde ein Wellnessraum mit Sauna und Ruhebereich eingerichtet. Wir haben uns nicht für eine Baumarktsauna, sondern für einen Premium-Hersteller “Infraworld” aus Österreich* bei der Auswahl der Sauna entschieden. So eine Anschaffung macht man ja nur einmal im Leben und deshalb lieber ein Top-Produkt.

Da der Keller nur kalte Betonwände hat, sollte der Ruhebereich neben der Sauna gemütlich eingerichtet werden. Dazu haben wir die Wand mit einer gemütlichen Wandverkleidung verschönert.

Um das Ganze noch gemütlicher wirken zu lassen, sollte die Wandverkleidung wieder nach oben zur Decke und nach unten ausgeleuchtet werden. Mit LED-Lichtbänder gelingt das perfekt.

Dazu mussten in die Holzrahmen (Douglasie Massiv), eine Nut oben und unten für die LED-Strips eingefrästen werden. Für die Wandverkleidung wurde Kährs Da Capo “Eiche Decorum” naturöl ausgesucht. Die Oberfläche ist im Altholzdesign.

Beleuchtung schaltbar am Eingang. Ein zusätzlicher Schalter für ein Leselicht plus zwei Steckdosen.

Umsetzung in der Praxis:

Holzrahmen Douglasie Massiv ausmessen und vom Schreiner abmessen und die Ecken auf Gärung sägen lassen. Holz wurde auch noch geölt, damit kommt es viel besser zur Geltung.

Als Erstes müssen die Holzrahmen montiert werden. Bei mir sind das auf Gehrung gesägte Holzrahmen, die mit Holzöl nachbehandelt wurden. Danach die Unterkonstruktion für die spätere Wandverkleidung aus Fichten-Kanthölzer 4 x 6 cm anbringen. Der Abstand wurde so gewählt, da ja noch die Hohlwanddosen für die Schalter und Steckdosen eingebaut werden müssen. Dazu sind mindestens 5,5 cm tiefe notwendig. Hier der Anbau der Unterkonstruktion für die Wandverkleidung:

Unterkonstruktion Wandverkleidung Holz

Bevor nun die eigentliche Wandverkleidung angebracht werden kann, muss die Elektroinstallation vorbereitet werden. In meinem Fall wollte ich die LED-Lichtbänder von der Eingangstür schalten und noch einen Schalter mit zwei Steckdosen bei der Liege im Ruhebereich für eine Leselampe installieren.

Die Kabel müssen wieder vor der dem Anbringen der Wandverkleidung in die Unterkonstruktion verlegt werden. Hier die Leitungsverlegung in der Praxis für mein Projekt:

LED Kabel verlegen

Der Trafo für die LED Lichtbänder wurde in meinem Fall wieder hinter der Wandverkleidung angebracht. Da er nicht sichtbar sein soll, jedoch im Fehlerfall zugänglich sein soll, sollten die obersten Bretter der Wandverkleidung schraubbar sein, damit man sie wieder problemlos öffnen kann.

Da die LED-Strips von der Eingangstür geschalten werden sollen, muss ein geschalteter Draht vom Schalter an der Eingangstür zu dem Trafo der LED-Strips verlegt werden. Genauso wird eine Dauerphase sowie Null- und Schutzleiter gebraucht. Ich habe das mit der Zuleitung NYM-J 5×1,5 zu den Hohlwanddosen gelöst. Ein Draht davon ist der “geschaltete” vom Schalter an der Eingangstür sowie Phase, Null und Schutz. Alle Leitungen werden hinter der Wandverkleidung verlegt und befestigt.

Da dort noch ein Schalter als Ausschalter für die Leselampe gebraucht wird, muss ein NYM-J 3×1,5 zum Auslass der Leselampe verlegt werden. Genauso ein NYM-J 3×1,5 zum Trafo für die LED-Lichtbänder.

Nun kann die komplette Wandverkleidung angebracht werden. Die oberste Lage habe ich geschraubt, dass man später eine Revisionsöffnung für den Trafo hat. Die Hohlwanddosen für die Schalter und Steckdosen mit einen 68 mm Dosenbohrer für Holz in die Wandverkleidung bohren. Der Hohlwanddosen Bohrabstand beträgt 71 mm. Achten Sie unbedingt darauf genau auf diese Abstände, sonst gibts nachher bei Einbau der Schalter und Steckdosen Probleme.

Anschluss Lichtbänder: Das Lampenkabel für die LED-Lichtbänder (Kabel NYM-J 3×1,5) wird auf die Input-Klemme 230 Volt am Trafo geklemmt. Das Output-Kabel 12 Volt DC wird zu den LED-Lichtbänder geführt und dort mit einer Lüsterklemme an das Anschlusskabel der LED-Strips geklemmt. Wichtig hier: Unbedingt auf richtige Polarität achten. In der Regel ist Rot + und schwarz -. Bei falscher Polarität würde das eventuell bedeuten, dass im ungünstigsten Fall Teile kaputt gehen können.

Das ganze Projekt war ein voller Erfolg und die Anschaffungskosten voll wert. Aus dem kalten Keller ist eine Wohlfühloase geworden. Zwischen den Saunagängen kann man nun gemütlich im Ruhebereich entspannen oder auch was lesen. Hier das fertige Projekt im Dunkeln bei eingeschalteter Beleuchtung 😆

LED Lichtband
LED Lichtband

⇒ LED Lichter Band + Auswahl + Installation + welche Fehler häufig gemacht werden, hier nachlesen.



💡 Falls Ihnen diese Anleitung nur bedingt weiterhilft und Sie brauchen als begabter Heimwerker eine richtige Schritt für Schritt Anleitung, weil Sie sich dadurch viel Geld sparen möchten. Oder Ihr Ziel ist bestimmte Dinge bei der Elektroinstallation einfach selbst zu erledigen?  Dann besorgen Sie sich das Praxisbuch vom Fachmann.  Hier lernen Sie alles rund um die Elektroinstallation im Eigenheim. Von der Planung bis zur Endkontrolle und das in Praxis erklärt, dabei sind alle Schaltungen 1:1 an einer Holztafel aufgebaut. Alles sehr praxisnah und daher top verständlich, keine trockene Theorie. Für versierte Heimwerker ein muss!

Hier können Sie es bestellen



Teile diesen Beitrag
