Satellitenschüssel ausrichten

Wie wir eine Satellitenschüssel ausrichten

(Artikel Update April 2024)

Von der Montage der „SAT-Anlage„, wie Sie die Satellitenschüssel ausrichten und letztendlich einstellen, wird Ihnen hier alles Schritt für Schritt erklärt.

Wenn Sie Ihr Fernsehprogramm über eine SAT-Schüssel empfangen wollen, müssen Sie im Vorfeld einige Regeln beachten. Zudem müssen bezüglich des Montageorts einige Überlegungen angestellt werden, um später teure Überraschungen zu vermeiden.

Ihnen sollte schon vor der Montage im Klaren sein, was für Probleme eventuell auftreten könnten bzw. das spätere Fernsehbild beeinträchtigen. Erfahren Sie hier, was Sie zu beachten haben, wenn Sie eine Satellitenschüssel ausrichten und welche Vor- und Nachteile abzuwägen, bzw. eventuell zu umgehen sind.

Selbst für die Laien ist die Montage bzw. Ausrichtung der Satellitenschüssel damit kein Problem.



Bestimmen des Montageorts

Wichtige vorab Überlegungen beim Satellitenschüssel ausrichten:

Alles ist natürlich davon abhängig, welchen Satelliten sie empfangen möchten. Dazu gibt es im Netz eine tolle Hilfeseite. Sie müssen nur ihren Standort und den gewünschten Satelliten auswählen und bekommen auf Klick die relevanten Daten ausgeliefert. Hier geht’s zur Seite: dishpointer.com/

Die Ausrichtung der Satellitenschüssel sollte grob nach Süd/ Südost zeigen. Für das deutsche Programm ist sicherlich der Satellit „Astra 19,2 Grad Ost“maßgebend. Am besten einen Kompass verwenden oder noch einfacher, Sie schauen mal auf die Nachbargrundstücke, wie dort die SAT-Anlagen ausgerichtet sind.

Es sollte eine freie Sicht sein und keine hohen Bäume oder Gebäude im Weg sein. Als grobe Hilfe kann man sagen, dass ein Hindernis nur halb so hoch sein darf, wie es vom Satelliten Standort entfernt ist. Bsp.: Wenn ein Nachbargebäude 16 Meter entfernt ist, sollte es nicht höher als ca. 8 Meter sein.

Eins vorneweg – den idealen Montageort der SAT-Schüssel gibt es nicht. Auf jedem Grundstück oder Wohnung herrschen andere Bedingungen. Als erstes Kriterium, für die Auswahl des Montageorts, sollte die felsenfeste Befestigung der SAT-Schüssel bedingen.

Als Nächstes sollte der Zugang zu Schüssel nicht zu problematisch sein. Stellen Sie sich dazu vor, sie müssten im Fehlerfall der Anlage, auf ein steiles, schneebedecktes Dach klettern … Erst an dritter Stelle sollte die Optik eine Rolle spielen.

Zum besseren Verständnis, hier eine Auflistung der verschiedenen Montageorte mit eventuell auftretenden Schwierigkeiten bzw. dazu die Vorteile und Nachteile:

Hausdach:

Vorteile:

• unauffällig (farblich zum Dach anpassend)
• nicht störend
• meist uneingeschränkte Verbindung zum Satellit

Nachteile:

• schwierige Montage
• Wind und Wetter anfällig
• problematischer (gefährlicher) Zugang im Fehlerfall

Hauswand:

Vorteile:

• meist gute Befestigungsmöglichkeit
• guter Zugang (Leiter)
• gut geschützt

Nachteile:

• störende Optik
• schwierigere Kabelverlegung
• Bohrung durch Hauswand (Abdichtung)

Garten, Terrasse:

Vorteile:

• optimaler Zugang
• schnelle, unproblematische Montage

Nachteile:

• Gefahr der Manipulation
• event. eingeschränkte Verbindung zum Satellit (Äste, Sträucher)
• störende Optik
• event. Kabelverlegung im Erdreich

Balkon:

Vorteile:

• meist gute Befestigungsmöglichkeit
• guter Zugang
• geschützt

Nachteile:

• Platzmangel auf dem Balkon
• störende Optik
• Bohrung durch Hauswand (Abdichtung)



Mast montieren, Antennenkabel verlegen und SAT Schüssel grob befestigen

Nachdem nun der Montageort festgelegt wurde, müssen die Halterungen (Befestigungsrohr, Wandhalter) montiert werden. Wichtig ist eine bombenfeste Halterung. Die SAT-Schüssel bietet kräftigen Wind und Sturm eine starke Angriffsfläche. Deshalb ist eine stabile Halterung Grundvoraussetzung. Eine senkrechte Montage des Befestigungsrohrs wäre wünschenswert, da ja später die Gradzahl am Masthalter entsprechend eingestellt werden muss.

Wenn das Rohr zur Montage der SAT-Schüssel auf dem Dach angebracht wird, muss eine entsprechende wasserdichte Kabel und Mastdurchführung gewährleistet sein. Es gibt im Handel dazu Sets aus Aluminium mit Universal-Gummimanschetten oder Ähnliches.

Nun, wenn bisher nicht geschehen, das SAT-Kabel (Koaxialkabel) zum Empfangsreceiver verlegen.

Die SAT-Schüssel kann ebenfalls gleich am Mast befestigt werden. Die Schrauben jedoch noch nicht festziehen, da ja noch eine genaue Justierung zum eigentlichen Satelliten erfolgen muss.

Weitere Infos zur Installation von SAT-Anlagen finden Sie hier.



Nun exakt die Satellitenschüssel zum entsprechenden Satelliten ausrichten

Wie schon angesprochen liegt der Satellit „Astra 19,2 Grad Ost“, der für das deutsche Fernsehprogramm maßgebend ist, grob gesagt in südöstlicher Richtung.

Die Satellitenschüssel muss nun abhängig von Ihrem geografischen Standpunkt in horizontaler bzw. vertikaler Richtung genau eingestellt werden.

• Der Steigungswinkel (Elevationswinkel) gibt die vertikale Richtung vor. Er ist in Mitteleuropa zwischen 28 und 26 Grad.
• Der Azimutwinkel gibt die horizontale Richtung vor. Er ist zwischen 4 und 19 Grad Ost.

Hier gelangen Sie auf eine geniale Seite, auf der Sie nach Eingabe Ihres Wohnortes, Ihren genauen Einstellungswinkel ermitteln können.

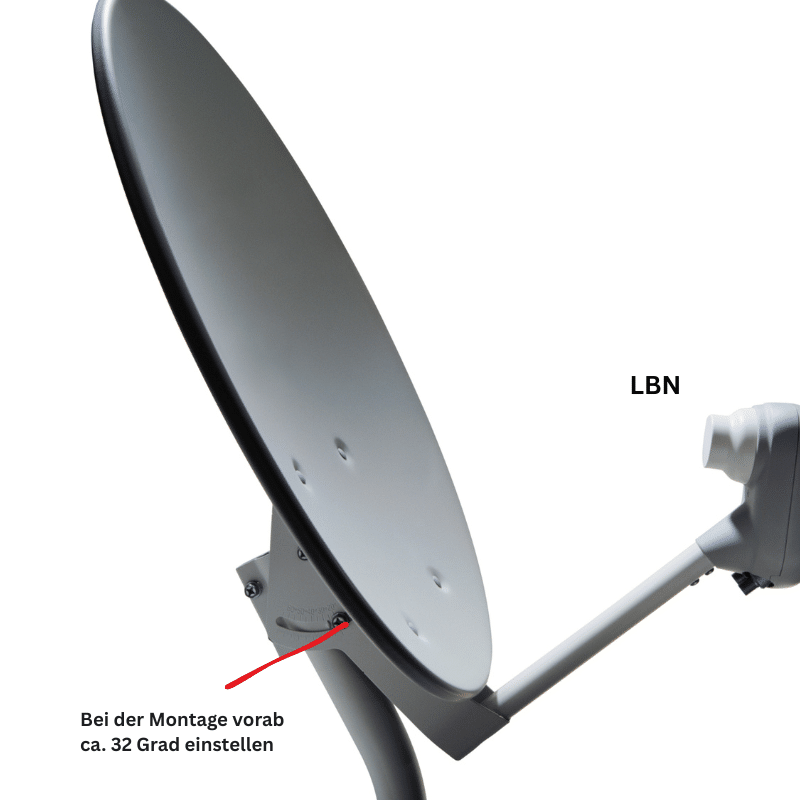

Diese, für Ihren Standort relevanten Werte, können Sie nun auf der Einstellungs-Skala Ihrer SAT-Schüssel vorjustieren und vorab leicht befestigen. Wichtig ist dabei zu erwähnen, dass auf jeden Fall das Montage-Rohr hundertprozentig senkrecht im Wasser sitzt, sonst würden natürlich die eingestellten Werte verfälscht.

Das Montage-Rohr muss 100 prozentig senkrecht gesetzt sein um die eingestellten Vorab-Werte nicht zu verfälschen.



Werkzeuge und Materialien

• Satellitenfinder oder Signalstärke-Anzeige im Receiver-Menü
• Kompass
• Wasserwaage
• Schraubenschlüssel oder Schraubendreher
• Fernseher und Receiver in der Nähe der Schüssel oder ein mobiles Endgerät zur Überprüfung des Signals

Schritt-für-Schritt-Anleitung zur Ausrichtung

1. Vorbereitungen

• Standort überprüfen: Stelle sicher, dass die Schüssel einen freien Blick nach Süden hat und keine Hindernisse wie Bäume oder Gebäude den Empfang stören.
• Receiver und Fernseher anschließen: Verbinde den Receiver mit dem Fernseher und dem LNB der Schüssel. Schalte beides ein und stelle den Receiver auf den gewünschten Satelliten (z.B. Astra 19.2° Ost).

2. Grobe Ausrichtung

• Elevation einstellen: Die Elevation ist der vertikale Winkel der Schüssel. Dieser Winkel variiert je nach Standort. Nutze die Skala an der Halterung der Schüssel, um die Elevation grob einzustellen. Informationen zur Elevation für deinen Standort findest du online.
• Azimut einstellen: Der Azimut ist die horizontale Ausrichtung der Schüssel. Verwende einen Kompass, um die Schüssel grob nach Süden auszurichten. Beachte den genauen Azimut-Winkel für deinen Standort, der ebenfalls online verfügbar ist.

3. Feinjustierung mit einem Satellitenfinder

• Satellitenfinder anschließen: Verbinde den Satellitenfinder zwischen dem LNB und dem Receiver. Schalte den Satellitenfinder ein.
• Signalstärke maximieren: Bewege die Schüssel langsam horizontal (Azimut) und vertikal (Elevation), um das stärkste Signal zu finden. Beobachte die Anzeige des Satellitenfinders, um die maximale Signalstärke zu erreichen.
• Signalqualität überprüfen: Nachdem die maximale Signalstärke erreicht ist, überprüfe die Signalqualität. Diese Information findest du normalerweise im Menü des Receivers.

4. Feinjustierung ohne Satellitenfinder

• Signalstärke und -qualität im Receiver-Menü: Gehe ins Menü deines Receivers und suche nach der Signalstärke- und Signalqualitätsanzeige. Diese ist oft unter „Installation“ oder „Ausrichtung“ zu finden.
• Langsame Bewegungen: Bewege die Schüssel langsam in horizontaler Richtung, bis die maximale Signalstärke angezeigt wird. Ziehe die Befestigungsschrauben leicht an.
• Vertikale Justierung: Justiere die Schüssel dann langsam in der vertikalen Richtung, um die Signalqualität zu optimieren.

Feinjustierung in der Praxis:

Nachdem nun noch mal geprüft wurde, ob auch die Kabelanschlüsse am LNB und am Receiver des Fernsehers passen, sollte eine zweite Person mit dazu gezogen werden. Fernseher und Receiver einschalten. Die zweite Person am Fernseher positionieren und eine gute Kontaktmöglichkeit zu der Person an der Schüssel herstellen. Am Fernseher die Anzeige für die Signalstärke auswählen.

Durch gefühlvolles minimales Drehen (horizontal und vertikal) an der Schüssel, wird die Feineinstellung durchgeführt. Die zweite Person am Fernseher gibt ständig kleinste Veränderungen der Signalstärke weiter. So sollte ziemlich schnell das perfekte, scharfe Bild eingestellt sein.

5. Feineinstellung

• Azimut-Feineinstellung: Drehe die Schüssel langsam nach links und rechts, um die beste Signalstärke und Qualität zu finden.
• Elevation-Feineinstellung: Bewege die Schüssel leicht nach oben und unten, um die Signalqualität weiter zu verbessern.

6. Endgültige Fixierung

• Schrauben festziehen: Sobald die beste Position gefunden ist, ziehe alle Schrauben an der Halterung fest, um die Schüssel in dieser Position zu fixieren.
• Überprüfung: Überprüfe erneut die Signalstärke und -qualität im Receiver-Menü, um sicherzustellen, dass die Schüssel während des Festziehens nicht verrutscht ist.

7. Sendersuchlauf

• Sendersuchlauf durchführen: Führe einen vollständigen Sendersuchlauf auf dem Receiver durch, um sicherzustellen, dass alle gewünschten Kanäle empfangen werden.

Tipps und Tricks

• Geduld haben: Die Ausrichtung kann einige Zeit in Anspruch nehmen. Kleine Bewegungen können große Unterschiede im Signal verursachen.
• Hilfe holen: Es kann hilfreich sein, eine zweite Person zur Unterstützung zu haben, die die Signalstärke am Receiver überwacht, während du die Schüssel ausrichtest.
• Wetterbedingungen beachten: Wind und Regen können die Ausrichtung beeinflussen. Versuche, die Schüssel bei ruhigen Wetterbedingungen auszurichten.

Tipp: Hilfe mit einem Satfinder bzw. App

Alternativ kann mit einem sogenannten „SAT-Finder“ auch die Feineinstellung durchgeführt werden. Dieser hat eine Skala, die ausschlägt oder er gibt ein akustisches Signal beim Treffen des Empfangssignals vom Satellit. Der Satfinder wird in der Regel einfach in die Antennenleitung zum Receiver zwischengeschaltet (Verbindung LNB zum Eingang SAT-Finder, Ausgang SAT-Finder zum Receiver, Fernseher).

Im Handel gibt es mittlerweile recht preiswerte Satfinder, mit denen es möglich ist, gleich den richtigen Satelliten auszuwählen. Dies erleichtert die Sache für Laien, die noch nie eine Satellitenschüssel ausgerichtet haben, nochmals enorm.

Eine weitere Möglichkeit für die Ausrichtung Ihrer SAT-Schüssel ist mit der Android App „Sat-Finder“ (im google Play Store verfügbar). Die App braucht Zugriff auf Ihre Position. Es werden Ihnen die genauen Winkel und Daten des Satelliten angezeigt. Mithilfe der Bewegungssensoren am Smartphone wird die Position der SAT Schüssel sehr schnell eingerichtet. Das Tolle bei der App, sie hat auch eine Kartenansicht. Beim Klick darauf wird die Position des angepeilten Satelliten mit einem Kamerabild angezeigt.

Für iPhone Nutzer gibt es unter gleichem Namen ebenfalls eine App.

Damit sollte die Einrichtung nochmals erleichtert werden und auch für jeden Laien möglich sein.

Übrigens gibt es im Handel auch spezielle Satfinder für Camper.

Receiver/ Fernseher mit der SAT-Anlage verbinden und

Die Bedienungsanleitung Ihres SAT-Receivers durchlesen und den Menüpunkt für die Anzeige der Signalstärke auswählen. Signalstärke überprüfen und anschließend noch die Programmierung der Fernsehprogramme am Receiver durchführen.

Häufige Fehler: Häufig werden nach der Feineinstellung der SAT Schüssel nochmals final die Schrauben für die Befestigung der SAT Schüssel nachgezogen. Oft verstellt sich dadurch jedoch wieder der optimale Empfang. Deshalb nochmals überprüfen.

Fazit

Selbst handwerklich wenig Begabten gelingt das Ausrichten der Satellitenschüssel auf den entsprechenden Satelliten, wenn ein paar Dinge beachtet werden. Benutzen Sie dazu die angebotenen  Hilfsmittel, dann erleichtert es Ihnen die Arbeit enorm.

Auflistung der Hilfsmittel:

• Webseite zur Ermittlung des Satelliten bzw. der dazugehörigen Einstellungswinkel: www.dishpointer.com/
• Kompass
• Satfinder mit Satellitenerkennung bzw. Anzeige
