Adernbezeichnungen — was L, N, PE, PEN und L1-L3 bedeuten

Adernbezeichnungen in der Elektroinstallation — L, N, PE, PEN, L1-L3 und Motorklemmen verständlich erklärt

Das Wichtigste in Kürze

• Aderbezeichnungen sind in DIN VDE 0293-308 und IEC 60446 normiert
• Jede Ader hat eine klare Funktion — L führt den Strom hin, N führt ihn zurück, PE schützt vor Stromschlag
• Im Neubau ist das 5-Leiter-System Standard: L1, L2, L3, N, PE getrennt
• Im Altbau findest du oft noch PEN (klassische Nullung) — gefährlich bei Unterbrechung
• Deutschland fährt überwiegend im TN-C-S-System (PEN im Netz, Trennung am Hausanschluss)
• Bei 3-phasigen Motoren hast du U, V, W als Klemmbezeichnungen — nicht L1-L3
• Die endgültigen Festlegungen an der festen Installation macht die Elektrofachkraft

Draht, Ader, Leiter — was ist der Unterschied?

Umgangssprachlich wird alles vermischt. Fachlich hat jedes Wort seine Bedeutung:

• Draht ist ein einzelner, meist blanker Metallfaden — zum Beispiel ein Stück Kupferdraht ohne Isolation.
• Ader ist ein Draht (oder mehrere Litzen) mit eigener Isolation. In einem 5-adrigen Kabel sind also 5 Adern.
• Leiter beschreibt die Funktion — Außenleiter, Neutralleiter, Schutzleiter. Eine Ader ist zugleich auch ein Leiter.
• Kabel ist die komplette Baugruppe mit Mantel, Isolation und mehreren Adern. Streng genommen ist NYM eine Leitung, kein Kabel — aber umgangssprachlich sagen alle „NYM-Kabel“.

Diesen Unterschied zwischen Kabel und Leitung erkläre ich ausführlich im Artikel Installationskabel — alle Kabeltypen im Überblick.

Warum gibt es überhaupt Aderbezeichnungen?

Stell dir vor, du öffnest eine Steckdose und siehst drei Drähte in verschiedenen Farben — ohne Bezeichnung. Welcher führt den Strom? Welcher schützt vor Stromschlag? Welcher ist der Rückweg? Ohne klare Regeln würde jeder Elektriker etwas anderes anklemmen, und keiner nach ihm hätte eine Chance die Anlage sicher zu warten.

Deshalb sind Farben und Buchstaben weltweit genormt. In Europa gilt DIN VDE 0293-308 für die Farben und IEC 60446 international. Seit 2003 ist das System vereinheitlicht — vorher gab es viele Länderregeln (zum Beispiel in Großbritannien bis 2004 noch Rot für Phase).

Übersicht: alle wichtigen Aderbezeichnungen auf einen Blick

„L“ steht für Line (englisch für Linie oder Leitung). Umgangssprachlich sagt jeder „Phase“ — und zwar völlig zu Recht, weil die Spannung auf dieser Ader im Takt von 50 Hertz schwingt. 50 mal pro Sekunde geht die Spannung von +325 Volt über 0 auf -325 Volt und wieder zurück. Das ergibt die bekannten 230 Volt als Effektivwert.

Die Phase ist die Ader, auf der die Spannung tatsächlich anliegt — und das macht sie gefährlich. Berührst du L, bist du Teil des Stromkreises. Der Duspol oder ein Spannungsprüfer zeigt dir die Phase an.

Farbe: Im 3-adrigen Kabel (NYM-J 3×1,5) ist L braun. Im 5-adrigen Kabel sind es drei Phasen: L1 braun, L2 schwarz, L3 grau.

N — der Neutralleiter

„N“ steht für Neutralleiter. Er ist der Rückweg für den Strom — das Pendant zur Phase. Zwischen L und N liegen die 230 Volt an, die ein Verbraucher braucht.

Wichtig: Der Neutralleiter führt im Normalbetrieb Strom (den Rückstrom vom Verbraucher), aber er liegt gegen Erde nur auf wenigen Volt. Das macht ihn relativ ungefährlich — vorausgesetzt, er ist korrekt mit der Erde verbunden. Diese Verbindung passiert am Trafo (Sternpunkt) und am Hausanschlusskasten.

Farbe: Blau. Hellblau oder Blau mittlerer Sättigung, aber nie Grüngelb.

Nullleiter vs. Neutralleiter — der häufige Begriffsfehler

Viele sagen „Nullleiter“ wenn sie den Neutralleiter meinen. Das ist seit 1965 falsch. Vor dieser Zeit gab es im Altbau tatsächlich einen „Nullleiter“, der gleichzeitig als Rückleiter und als Schutzleiter diente — das heutige PEN. Seit der Trennung dieser Funktionen heißt der reine Rückleiter Neutralleiter (N) und der reine Schutzleiter PE.

Fachlich hat das Folgen: Wer heute „Nullleiter“ sagt, meint historisch gesehen den PEN. In alten Verteilern findest du noch Klemmen mit der Beschriftung „0″ — das sind klassische Nullleiter-Klemmen aus TN-C-Netzen. Dort darfst du heute keinen blauen Neutralleiter einfach anklemmen, ohne die Netzsituation geprüft zu haben.

PE — der Schutzleiter

„PE“ steht für Protective Earth, auf Deutsch Schutzleiter. Seine einzige Aufgabe ist es, Metallgehäuse von Geräten mit der Erde zu verbinden. Entsteht durch einen Fehler eine Spannung auf dem Gehäuse (zum Beispiel durch eine durchgescheuerte Isolation im Toaster), fließt der Strom über PE direkt in die Erde ab — und löst dabei den FI-Schutzschalter aus. Deshalb heißt PE auch Schutzleiter: Er schützt dich vor einem Stromschlag am Metallgehäuse.

Der PE darf niemals Betriebsstrom führen. Im Normalbetrieb ist er stromlos. Das ist der entscheidende Unterschied zum Neutralleiter — N führt immer Rückstrom, PE nur im Fehlerfall.

Farbe: Grüngelb, nie nur grün oder nur gelb. Diese Kombination ist weltweit für den Schutzleiter reserviert.

PEN — der kombinierte Null-/Schutzleiter (Altbau)

„PEN“ steht für PE + N in einem Leiter. Diese Konstruktion ist die klassische Nullung, die bis in die 1970er Jahre im Neubau Standard war und heute noch in vielen Altbauten vorhanden ist. Der PEN führt gleichzeitig den Rückstrom (als N) und die Schutzfunktion (als PE).

Das Problem: Wenn der PEN irgendwo unterbrochen wird — zum Beispiel durch eine lockere Klemme — liegen am Gehäuse angeschlossener Geräte plötzlich 230 Volt an. Und dann wird der Toaster zum Lebensgefahr-Objekt.

Farbe: Grüngelb mit zusätzlichen blauen Markierungen (meist Enden). In alten Anlagen oft nur schwarz oder grau — da hilft nur Messen.

L1, L2, L3 — die drei Phasen beim Drehstrom

Wo immer mehr als 3,7 kW benötigt werden, nimmt man Drehstrom. Also 3-phasig: statt einer Phase laufen drei Phasen parallel, jede 230 Volt gegen Neutralleiter, dazwischen 400 Volt zwischen zwei Phasen. Typische Verbraucher: Herd, Durchlauferhitzer, Wallbox, Wärmepumpe, Werkstattmaschinen.

Die drei Phasen heißen L1, L2, L3. Historisch gab es auch die Bezeichnungen R, S, T (vor allem in alten Schaltplänen aus den 60er bis 90er Jahren) — die musst du heute aber nicht mehr lernen, die stirbt aus.

Farbcode moderner Drehstrom:

• L1 = Braun
• L2 = Schwarz
• L3 = Grau
• N = Blau
• PE = Grüngelb

Vor 2003 waren die Phasen-Farben in Deutschland Schwarz / Braun / Schwarz — und die Reihenfolge der Phasen stand jedem Elektriker frei. Im Altbau findest du deshalb oft Phasen, die nicht nach L1→L2→L3 beschriftet sind. Hier hilft nur ein Drehfeldmessgerät, um die richtige Reihenfolge zu bestimmen.

Phasendrehrichtung — warum die Reihenfolge wichtig ist

Bei einem Drehstrommotor bestimmt die Reihenfolge der Phasen die Drehrichtung. Vertauschst du zwei Phasen (zum Beispiel L1 mit L2), läuft der Motor rückwärts. Bei einer Tischkreissäge ist das lebensgefährlich — das Sägeblatt dreht in die falsche Richtung, Werkstücke werden weggeschleudert.

Deshalb muss bei jedem Drehstromanschluss die Rechtsdrehfeld-Reihenfolge L1 → L2 → L3 eingehalten werden. Prüfen kannst du das mit einem Drehfeldmessgerät oder einer Drehrichtungsanzeige. Bei einer falschen Reihenfolge tauschst du einfach zwei Phasen am Verteiler — nie drei.

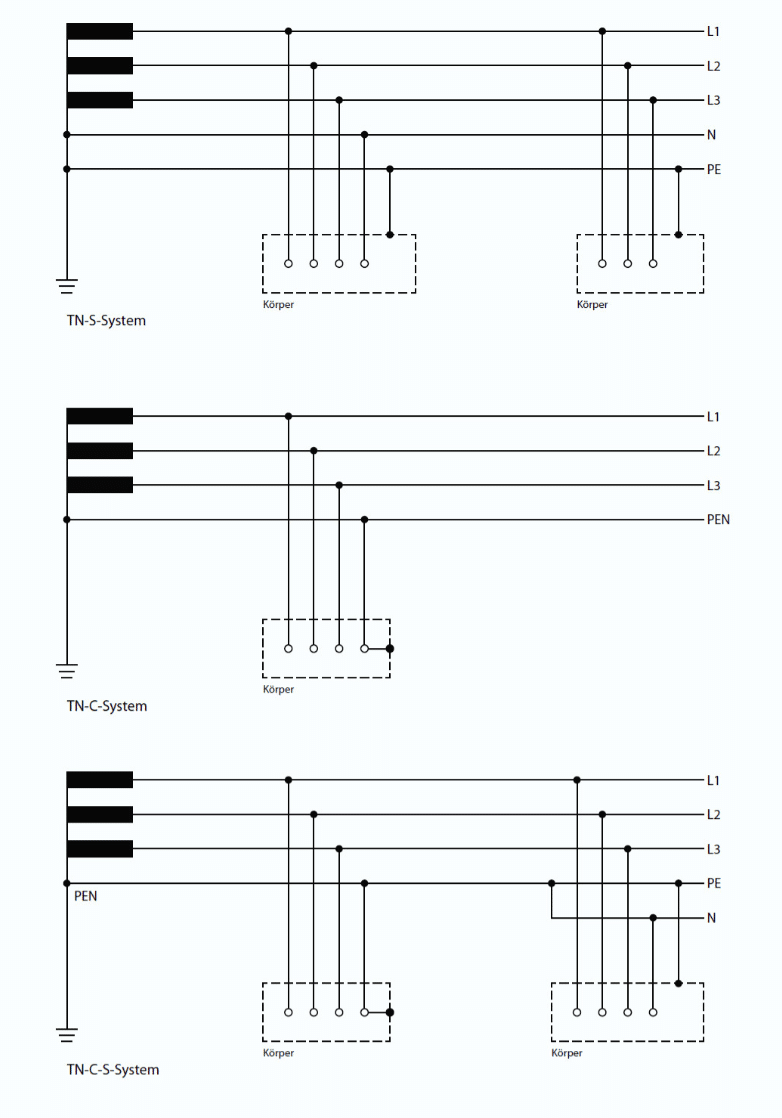

TN-C — die „klassische Nullung“ (nur Altbau)

Im TN-C-System (C für „combined“) sind N und PE in einem einzigen Leiter zusammengefasst — dem PEN. Vom Trafo bis zur Steckdose läuft also nur ein kombinierter Null-/Schutzleiter mit. Das war technisch simpler und sparte Kupfer, hat aber den entscheidenden Nachteil: Wird der PEN unterbrochen, hängt das ganze Haus über das Metallgehäuse der Verbraucher an 230 Volt.

TN-C ist seit 1973 im Neubau verboten. Im Bestand noch zulässig, bei jeder größeren Sanierung aber auf TN-C-S umzurüsten.

TN-S — der moderne 5-Leiter-Standard

Im TN-S-System (S für „separated“) laufen N und PE vom Trafo bis zum Verbraucher komplett getrennt. Das ergibt bei Drehstrom das klassische 5-Leiter-System: L1, L2, L3, N, PE. Höchste Sicherheit, kein PEN-Problem.

In Deutschland ist TN-S im öffentlichen Netz selten — die Netzbetreiber liefern meist nur TN-C bis zum Hausanschluss. Innerhalb des Hauses hast du aber ab Hausanschlusskasten überall TN-S. Das ergibt zusammen das TN-C-S-System.

TN-C-S — der häufigste Fall in Deutschland

Das deutsche Standard-Netzsystem für Einfamilienhäuser: Vom Trafo bis zum Hausanschlusskasten läuft ein PEN (TN-C-Teil), direkt am HAK wird dieser PEN in N und PE aufgeteilt (das ist die Trennstelle), und ab da läuft im ganzen Haus TN-S mit 5 Leitern.

Woran erkennst du das? Am Hausanschlusskasten findest du eine PEN-Schiene, von der getrennt eine PE-Schiene (meist am Gehäuse geerdet) und eine N-Schiene (isoliert) abgehen. Ab dort darf PEN nie wieder zusammengeführt werden.

TT- und IT-System (kurz)

• TT-System — Der Betreiber macht seine eigene Erdung über einen Erder im Boden. Der N vom Netz hat keine Verbindung zum PE des Hauses. In Deutschland selten, in Frankreich und Italien verbreitet.
• IT-System — Keine direkte Erdung des Sternpunkts. Nur in besonderen Umgebungen (Operationssäle, Chemie-Industrie), wo bei einem einzelnen Erdschluss keine sofortige Abschaltung passieren darf.

Für den normalen Wohnbau in Deutschland ist TN-C-S Standard — du musst dich praktisch nie mit TT oder IT befassen.

Motor-Klemmbezeichnungen U/V/W

Bei 3-phasigen Motoren heißen die Anschlussklemmen nicht L1, L2, L3, sondern U, V, W. Diese Buchstaben haben historische Gründe (frühes 20. Jahrhundert) und sind weltweit normiert.

Jede Motorwicklung hat zwei Enden — einen Anfang und ein Ende:

• U1, V1, W1 = Wicklungsanfänge
• U2, V2, W2 = Wicklungsenden

Je nachdem wie du diese sechs Klemmen am Klemmbrett brückst, ergibt das Stern-Schaltung (alle Wicklungsenden auf einem Sternpunkt) oder Dreieck-Schaltung (jede Wicklung einzeln zwischen zwei Phasen). Stern zieht weniger Anlaufstrom, Dreieck mehr Leistung — deshalb werden große Motoren oft im Stern angelassen und dann auf Dreieck umgeschaltet (Y/Δ-Anlauf).

Für die typische Wallbox oder den Herd im Wohnbau brauchst du dich mit U/V/W nicht zu beschäftigen — da werden einfach L1, L2, L3 aus dem Hausnetz direkt angeklemmt.

Weitere Kennzeichnungen in Schaltplänen

In technischen Schaltplänen tauchen Buchstaben auf, die über die Ader-Bezeichnung hinausgehen. Die wichtigsten:

• K = Kontaktelemente (zum Beispiel K1, K2 = Schütze oder Hilfsrelais)
• Q = Trennschalter, LS-Schalter (Q1 = Hauptschalter, Q2 = LS für Steckdosen)
• F = Sicherungen und Schutzelemente (F1, F2 = Schmelz- oder LS-Schalter)
• X = Klemmleisten und Verteilerklemmen (X1, X2)
• M = Motoren
• H = Signalleuchten
• S = Schalter und Taster

Diese Bezeichnungen sind in DIN EN 61346 genormt. Für den normalen Hausgebrauch brauchst du sie nicht, aber wenn du einen Schaltplan für Industrieanlagen oder KNX-Verteiler liest, hilft das Wissen.

Aderkennzeichnung auf dem Kabelmantel

Auf dem Mantel jedes Installationskabels steht aufgedruckt, was drin ist. Beispiel: NYM-J 5×1,5 mm²

• NYM = Kabeltyp (N = Normleitung, Y = PVC-Isolation, M = Mantelleitung)
• -J = mit Schutzleiter (vom französischen „jaune“ = gelb, für den grüngelben PE)
• -O = ohne Schutzleiter (ältere Bauart, nur für Sonderfälle)
• 5 = Anzahl der Adern
• × = „mal“
• 1,5 mm² = Querschnitt jeder einzelnen Ader

Mehr zur Kabel-Bezeichnung und was all die Buchstaben bedeuten findest du im Spezial-Artikel Kabelbezeichnung einfach erklärt.

5 typische Fehler aus 30 Jahren Praxis

1. Blau als Phase missbraucht. In Altbauten liegt oft eine blaue Ader auf einer Phase — nachträglich vom Vorgänger verlegt, weil er kein braunes Kabel hatte. Lebensgefahr: Jeder spätere Elektriker glaubt, es sei N und packt mit bloßer Hand zu.
2. Grüngelb geschnitten für Betriebsstrom. Der Schutzleiter darf niemals Strom führen. Wer PE als Nullleiter missbraucht (weil kein N vorhanden war), setzt alle Gehäuse im Stromkreis unter Spannung.
3. PEN im Haus wieder aufgetrennt und falsch zusammengeführt. Nach der Trennung am HAK darf PEN nie wieder entstehen. Doch in alten Verteilern wird oft N und PE wieder gebrückt — bei PEN-Unterbrechung hängt alles an 230 Volt.
4. L1-L2-L3-Reihenfolge im Herd vertauscht. Herd läuft trotzdem, Backofen heizt, Platten heizen. Beim Anschluss eines nachträglichen Drehstrommotors (Werkstatt) läuft der aber rückwärts — Lebensgefahr an der Tischkreissäge.
5. Alte PEN-Leitung als Erdungsleiter missverstanden. Im Altbau sieht der PEN wie ein normaler Erdungsleiter aus. Daran die neue Steckdose per PE anklemmen und N aus einer anderen Ader nehmen — das ist technisch zulässig, aber jede falsche Interpretation kann tödlich enden.

FAQ — häufig gestellte Fragen

Welche Farbe hat die Phase in Deutschland?
Braun ist der Standard für die Phase (L) in modernen Installationen seit 2003. In 5-adrigen Kabeln sind die drei Phasen braun (L1), schwarz (L2) und grau (L3).

Wie erkenne ich den Nullleiter?
Der Begriff ist veraltet — modern heißt die Rückleitung Neutralleiter (N) und ist blau. Was früher „Nullleiter“ hieß, ist heute entweder der N oder der kombinierte PEN (grüngelb mit blauen Markierungen).

Darf blau auch als Phase verwendet werden?
Nein, nie. Blau ist dem Neutralleiter vorbehalten. In Sonderfällen (zum Beispiel ausgeschalteter Lampendraht in alten Schaltungen) sind Markierungen zugelassen, aber die Grundregel bleibt: Blau = N.

Was passiert wenn PEN unterbrochen wird?
Dann liegen alle angeschlossenen Metallgehäuse auf 230 Volt gegen Erde. Lebensgefahr bei Berührung. Deshalb ist die klassische Nullung (TN-C) im Neubau seit 1973 verboten.

Darf ich im Altbau grüngelb als N benutzen?
Nein — niemals. Grüngelb ist weltweit dem Schutzleiter vorbehalten, auch im Altbau. Wenn im Altbau noch PEN liegt, darf er nur als kombinierter N/PE in TN-C-Netzen bleiben, nicht als reiner N.

Was ist der Unterschied zwischen L und L1?
L bezeichnet die eine Phase im 1-phasigen Netz (230 V). L1, L2, L3 sind die drei Phasen im Drehstromnetz (400 V zwischen den Phasen). Technisch ist L dasselbe wie L1.

Was bedeuten U, V, W bei meinem Motor?
Das sind die Klemmbezeichnungen am Motor-Klemmbrett. U = L1, V = L2, W = L3. Mit U1-W2 (6 Klemmen) lässt sich der Motor in Stern oder Dreieck schalten.

Welches Netzsystem habe ich zu Hause?
In 95% der deutschen Einfamilienhäuser ist es TN-C-S — PEN vom Netz, Trennung am Hausanschluss, dann TN-S im Haus. Du erkennst es an der getrennten N- und PE-Schiene im Verteiler.

Wie messe ich welche Ader L und welche N ist?
Mit einem zweipoligen Spannungsprüfer wie dem Duspol. Der zeigt Phase gegen PE/N an. Einpolige „Phasenprüfer“ (Schraubendreher mit Glimmlampe) sind heute nicht mehr zulässig und auch unzuverlässig.

Was ist der Unterschied zwischen Außenleiter und Phase?
Fachlich dasselbe. „Außenleiter“ ist die normkonforme Bezeichnung (DIN VDE), „Phase“ die umgangssprachliche. Beide meinen die Ader, auf der die 230 V gegen N anliegen.

Dürfen die Drehstrom-Phasen vertauscht werden?
Nein — bei Drehstrommotoren verursacht das falsche Drehrichtung (Lebensgefahr bei Säge, Hobel, Kreissäge). Prüfen mit Drehfeldmessgerät. Bei reinen Heizlasten (Durchlauferhitzer, Herd) spielt die Reihenfolge keine Rolle.

Woran erkenne ich einen alten PEN-Leiter?
Grüngelbe Isolation mit optionalen blauen Markierungen an den Enden. In älteren Anlagen (vor 2003) oft einfach grüngelb ohne Markierung. In Altanlagen (vor 1965) manchmal nur grau — hier hilft nur Messen und ein Elektriker.

Fazit

Die Aderbezeichnungen folgen klaren Regeln: L für die Phase, N für den Rückweg, PE für den Schutz. Im Drehstromnetz kommen L1, L2 und L3 dazu, am Motor U, V und W. Wer diese Buchstaben lesen kann, versteht jeden Schaltplan und jede Klemmbelegung.

Besondere Vorsicht gilt im Altbau: Der PEN (klassische Nullung) ist zwar noch zulässig, aber bei jeder Erweiterung muss korrekt aufgeteilt werden. Grüngelb ist weltweit heilig — nie für Betriebsstrom verwenden. Blau ist dem Neutralleiter vorbehalten — nie als Phase missbrauchen.
