Schuko-Stecker an flexible Gummileitung anschließen: So geht’s Schritt für Schritt
Der Schuko-Stecker ist eine der am häufigsten verwendeten Steckdosenlösungen in Europa und eignet sich besonders gut für Geräte, die eine sichere und zuverlässige Verbindung benötigen.
Der Anschluss eines Schuko-Steckers an eine flexible Gummileitung kann eine wichtige Aufgabe sein, wenn es darum geht, elektrische Geräte oder Verlängerungskabel zu erstellen oder zu reparieren. In diesem Artikel zeigen wir Ihnen, wie Sie diesen Anschluss sicher und korrekt vornehmen können.
Der Begriff „Schuko-Stecker“
Der Begriff „Schuko-Stecker“ heißt nichts anderes als Schutzkontakt Stecker. Das „Schuko-Stecker System“ ist weltweit verbreitet und ein System von Steckdosen und Stecker.
Der Schuko Stecker hat zwei Kontaktstifte, die einen Durchmesser von 4,8 mm, eine Länge von 19 mm und einen Abstand voneinander von ebenfalls 19 mm haben. An diesen zwei Kontaktstiften werden der Außenleiter (Phase) und der Neutralleiter (N) angeschlossen.
Der dritte Kontakt des Schuko-Steckers ist der Schutzkontakt. Hier wird der grüngelbe Schutzleiter angeschlossen. Er ist für die Sicherheit zuständig und soll Fehlerströme ableiten. Sollte zum Beispiel bei einem geschlossenen Stromkreis ein Körperschluss auftreten, wird der Strom über den Schutzleiter abgeleitet.
Beim Einstecken des Schuko Steckers in die Steckdose wird der sichere Schutzkontakt, durch die Federn an der Steckdose und die glatten Kontakte am Schuko Stecker hergestellt. Dieser Schutzkontakt ist bauseits der „Erste“ beim Einstecken, vor den beiden anderen Polen (L und N).
Sicherheitsvorkehrungen und Vorbereitung
Bevor Sie mit dem Anschluss beginnen, sollten Sie einige wichtige Sicherheitsvorkehrungen treffen und sich auf die Arbeit vorbereiten:
- Strom abschalten: Stellen Sie sicher, dass der Strom abgeschaltet ist. Arbeiten Sie niemals unter Spannung.
- Werkzeuge bereitlegen: Sie benötigen:
- Schirmabisolierzange
- Kreuz- und Schlitzschraubendreher
- Isolierband
- Spannungsprüfer
- Materialien: Ein Schuko-Stecker und eine flexible Gummileitung (z.B. H05RN-F).
Der Anschluss eines Schuko-Steckers

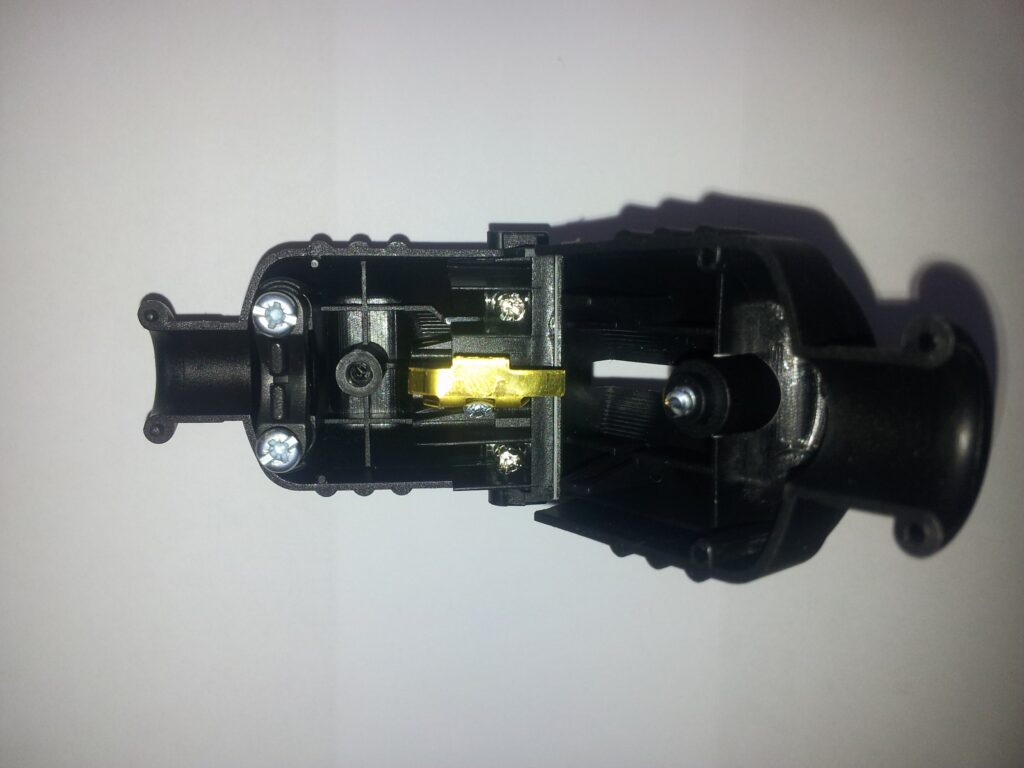

1. Deckel des Steckers abmontieren.
2. Kontaktschrauben aufdrehen (bis die Öffnung für die Anschlussdrähte groß genug ist).
3. Anschlusskabel abmanteln (ca. 4 – 5 cm). Vorsichtig mit einem scharfen Messer den Mantel einschneiden (dabei unbedingt aufpassen, dass nicht zu tief eingeschnitten wird und eventuell Adern verletzt werden). Nun den Mantel hin und her bewegen und abziehen.
4. Zum richtigen Ablängen der Adern, halten Sie nun das Kabel auf den Stecker, sodass der Mantel kurz über der Klemme der Zugentlastung steht.
5. Biegen Sie die Drähte an die dazugehörigen Pole und ermitteln somit die richtige Länge der Drähte. Es sollte jedoch unbedingt noch ca. ein Zentimeter dazu gegeben werden, bevor die Drähte dann mit einem Seitenschneider abgeschnitten werden. Wichtig ist auch, dass der grüngelbe Schutzleiter noch ein wenig länger ist als die beiden anderen. Somit ist zum Beispiel, beim Versagen der Zugentlastung durch ständigen Gebrauch, der Schutzleiter am wenigsten unter Zugspannung und könnte im Fehlerfall sein Zweck noch erfüllen.
6. Nun die Adern mittels einer Abisolierzange abisolieren (ca. 7 – 8 mm). Aderendhülsen auf die Drähte stecken und mit einer Quetschzange befestigen. Wichtig!!! Nie die flexiblen Drähte ohne Aderendhülsen einklemmen.
7. Kabel in die Zugentlastung einführen und den Mantel ca. 2 mm über die Befestigung darüber schauen lassen. Zugentlastung festziehen.
8. Den grüngelben Draht als Erstes in die Klemme für den Schutzkontakt (mittlere Klemme) einklemmen.
9. Die beiden anderen Drähte, Neutralleiter (N Farbe blau) und Außenleiter (L Farbe schwarz, braun oder grau) in die beiden Stiftkontakte links und rechts einklemmen. Hier spielt es keine Rolle, welcher Draht links oder rechts eingeklemmt wird, da der Stecker ja auch nicht verpolungssicher ist und zwei Möglichkeiten zum Einstecken vorhanden sind. Wichtig ist nur Schutzleiter auf Schutzkontakt in der Mitte!!!
10. Jetzt noch mal alle Drähte auf festem Sitz prüfen und die Adern im Stecker sauber anordnen, damit auch keine Beschädigungen durch die Befestigungsschraube des Deckels entstehen können.
11. Zugentlastung befestigen. Wichtig! Die Zugentlastung muss auf den Kabelmantel geklemmt werden – nicht auf die Drähte!!!
12. Deckel aufschrauben.
Sicherheitsprüfung:
- Überprüfen Sie den Stecker auf korrekte Montage und stellen Sie sicher, dass keine Drähte sichtbar sind, die aus den Klemmen herausragen könnten.
- Nutzen Sie einen Spannungsprüfer, um zu überprüfen, ob der Stecker korrekt verdrahtet ist, bevor Sie ihn in eine Steckdose einstecken.
Tipps und häufige Fehler vermeiden
Vermeidung von Fehlern:
- Falsche Verkabelung: Achten Sie darauf, dass Sie die richtigen Adern an die richtigen Klemmen anschließen. Verwechselte Adern können zu Fehlfunktionen oder gefährlichen Situationen führen.
- Schlechte Kontakte: Stellen Sie sicher, dass alle Verbindungen fest sind. Locker sitzende Drähte können Funkenbildung oder Überhitzung verursachen.
- Beschädigte Isolierung: Überprüfen Sie die Isolierung der Gummileitung sorgfältig. Beschädigte Isolierung kann Kurzschlüsse oder Stromschläge verursachen.
Unterschied normale Schuko Stecker zu Gummistecker
Gummistecker sind von der Bauart komplett abgedichtet und aus belastbarem Vollgummi. Gummistecker können auch im Freien verwendet werden, während normale Schuko Stecker nur im trockenen Bereich eingesetzt werden dürfen.
Häufige Fehlerursache bei Wackelkontakten oder nicht funktionstüchtigen Geräten mit Schuko Stecker
Geräte mit Schuko-Stecker, wie zum Beispiel Bohrmaschinen, Stichsäge usw. sind im Einsatz ständig auch mechanischer Belastungen ausgesetzt. Vor allem das Anschlusskabel der Geräte wird ja ständig gezogen und gedreht. Dadurch kommt es häufig zu einem Aderbruch, meist am Steckereingang oder am Geräteeingang. Vielfach hat die Maschine dann auch einen Wackelkontakt und funktioniert nur durch Wackeln am Kabel.
In beiden Fällen unbedingt den Stecker der Maschine ziehen (Stromlos machen), und nach einem Kabelbruch (wie oben beschrieben) schauen.
Die häufigsten Fragen zum Aufbau eines Schuko-Steckers
Definition „Schuko-Stecker“ was ist das genau?
Ein Schuko-Stecker (Kurzform für Schutzkontaktstecker) ist ein in Deutschland und vielen anderen europäischen Ländern gängiger Steckertyp, der für den Anschluss von elektrischen Geräten an das Stromnetz verwendet wird. Er ist zweipolig und zusätzlich mit Schutzkontakten ausgestattet, die eine Erdung des angeschlossenen Geräts gewährleisten, was den Schutz vor elektrischen Schlägen erhöht. Der Schuko-Stecker wird in Steckdosen des Typs F verwendet, die ebenfalls Schutzkontakte besitzen.
Der Aufbau eines Schuko-Steckers umfasst zwei Kontaktstifte, die für die Stromleitung zuständig sind, sowie Schutzkontakte, die sich an den Seiten befinden und eine sichere Erdung ermöglichen. Das Gehäuse des Steckers besteht aus einem isolierenden Material wie Kunststoff, um den Benutzer vor elektrischem Schlag zu schützen. Der Stecker ist symmetrisch gestaltet, sodass er in beide Richtungen in die Steckdose eingesteckt werden kann. Der Schuko-Stecker ist für eine Nennspannung von 230 Volt und eine Stromstärke von bis zu 16 Ampere ausgelegt. Dank der Schutzkontakte wird die Erdungsverbindung hergestellt, bevor die stromführenden Kontakte in Berührung kommen, was zusätzlichen Schutz bietet. Er ist ein weit verbreiteter Standard für Haushaltsgeräte in Europa und sorgt für eine sichere Stromverbindung.
Ein Schuko-Stecker (Kurzform für Schutzkontaktstecker) ist ein in Deutschland und vielen anderen europäischen Ländern gängiger Steckertyp, der für den Anschluss von elektrischen Geräten an das Stromnetz verwendet wird. Er ist zweipolig und zusätzlich mit Schutzkontakten ausgestattet, die eine Erdung des angeschlossenen Geräts gewährleisten, was den Schutz vor elektrischen Schlägen erhöht. Der Schuko-Stecker wird in Steckdosen des Typs F verwendet, die ebenfalls Schutzkontakte besitzen.
Der Aufbau eines Schuko-Steckers umfasst zwei Kontaktstifte, die für die Stromleitung zuständig sind, sowie Schutzkontakte, die sich an den Seiten befinden und eine sichere Erdung ermöglichen. Das Gehäuse des Steckers besteht aus einem isolierenden Material wie Kunststoff, um den Benutzer vor elektrischem Schlag zu schützen. Der Stecker ist symmetrisch gestaltet, sodass er in beide Richtungen in die Steckdose eingesteckt werden kann. Der Schuko-Stecker ist für eine Nennspannung von 230 Volt und eine Stromstärke von bis zu 16 Ampere ausgelegt. Dank der Schutzkontakte wird die Erdungsverbindung hergestellt, bevor die stromführenden Kontakte in Berührung kommen, was zusätzlichen Schutz bietet. Er ist ein weit verbreiteter Standard für Haushaltsgeräte in Europa und sorgt für eine sichere Stromverbindung.
Was unterscheidet einen Schuko-Stecker von anderen Steckerarten?
Der Schuko-Stecker unterscheidet sich von anderen Steckerarten vor allem durch seine integrierten Schutzkontakte, die für eine sichere Erdung sorgen. Im Gegensatz zu ungeschützten Steckern, die keine Erdung besitzen, bietet der Schuko-Stecker einen höheren Schutz vor elektrischen Schlägen. Zudem ist er symmetrisch gestaltet, sodass er in beide Richtungen eingesteckt werden kann, was bei vielen anderen Steckertypen nicht der Fall ist.
Die häufigsten Fehler, die beim Anschluss eines Schuko-Steckers gemacht werden?
Die häufigsten Fehler beim Anschluss eines Schuko-Steckers sind eine falsche Belegung der Drähte und das Vernachlässigen der Zugentlastung. Oft werden Phase, Neutralleiter und Schutzleiter vertauscht, was zu Funktionsstörungen oder sogar gefährlichen Situationen führen kann. Zudem wird die Zugentlastung manchmal nicht korrekt angebracht, wodurch die Kabel bei Zugbelastung herausrutschen können und die elektrische Verbindung unsicher wird.
Der Schutzleiter (grüngelb) muss auf den mittleren Schutzkontakt geklebt werden. Er ist von der Aderlänge am längsten beim Anschluss. Für andere Zwecke ist es strengsten verboten, den Schutzleiter einzusetzen.
Allgemeine wichtige Hinweise:
Das Arbeiten an der elektrischen Anlage kann lebensgefährlich sein. Aus rechtlichen Gründen weise ich Sie darauf hin, dass alle Artikel, mit Erklärungen in Schrift und Bild, keine vollständigen Installationsanleitungen für elektrische Anlagen sind. Sie erhalten hier lediglich Tipps, Hilfe und Anregungen aus der Sichtweise des Autors und Betreibers dieses Blogs.
Wichtig: Der Betreiber dieses Blogs übernimmt keinerlei Haftung für entstandene Personen- und Sachschäden bei unsachgemäßer und nicht vorschriftsgemäßer Ausführung! Der Betreiber übernimmt keinerlei Gewähr und auch keine Haftung für sonstige unsachgemäße Ausführungen und Geschehnisse, die auf die Informationen im Blog zurückzuführen sind.
Fazit
Das Anschließen eines Schuko-Steckers an eine flexible Gummileitung ist eine wichtige Aufgabe, die sorgfältige Vorbereitung und präzises Arbeiten erfordert. Durch die Beachtung der Sicherheitsvorkehrungen und die Durchführung der Schritte gemäß dieser Anleitung können Sie sicherstellen, dass der Anschluss korrekt und sicher durchgeführt wird.
Wenn Sie sich unsicher fühlen oder keine Erfahrung mit elektrischen Installationen haben, ziehen Sie in Betracht, einen qualifizierten Elektriker zurate zu ziehen, um sicherzustellen, dass alles ordnungsgemäß ausgeführt wird.
