Crimpzange für Aderendhülsen

Crimpzange für Aderendhülsen ⚡ Auswahl und richtige Anwendung 🔧

Zuletzt aktualisiert: Juni 2026 – auf aktuellen Stand gebracht.

Eine schmorende Aderendhülse und der gequetschte Pfusch

Vor einigen Monaten kam ich zu einem Wartungsauftrag in eine Werkstatt. Der Inhaber hatte sich vor zwei Jahren von einem „befreundeten Handwerker“ einen neuen Unterverteiler bauen lassen – Kostenpunkt rund 800 €, halbprofessionell gemacht. Jetzt hatten sich Sicherungen gelegentlich grundlos abgeschaltet, der FI ging manchmal raus und es roch verdächtig nach verbrannter Isolierung.

Ich machte den Verteiler stromlos, prüfte mit dem DUSPOL die Spannungsfreiheit und öffnete den Deckel. Schon beim ersten Blick wusste ich, warum die Sache so anstrengend wurde. Auf der Hauptleitungs-Klemme – immerhin eine 10-mm²-Litze – war eine Aderendhülse aufgesteckt, die offensichtlich mit einer normalen Kombizange „gequetscht“ worden war. Die Hülse war flach gedrückt wie ein Stück Kaugummi, der Außenkragen abgesplittert, und unter der Klemmschraube hatte sich der Kontakt durch Mikro-Vibrationen so weit gelockert, dass die Hülse mittlerweile angeschwarzt war. Ein paar Wochen später wäre das vermutlich ein Verteiler-Brand geworden.

Der „Handwerker“ – ein Bekannter aus dem Kfz-Bereich – hatte keine ordentliche Crimpzange für Aderendhülsen. Statt eines passenden Werkzeugs hatte er einfach das genommen, was er hatte. Das Ergebnis: keine gasdichte Verbindung, kein vollständiger Querschnitt-Übergang, dafür Übergangswiderstände, Erwärmung, Schmoren. Die Reparatur kostete am Ende deutlich mehr als der ursprüngliche Verteilerbau, denn der ganze Verteiler musste neu verkabelt werden.

Die Geschichte zeigt, was eine Crimpzange wirklich macht: Sie sorgt mit normgerechter Pressung dafür, dass aus Hülse und Litze eine dauerhaft sichere Verbindung wird. Wer flexible Litzen-Leiter ohne richtige Crimpzange klemmt, baut Bränder in die Anlage ein.

Wofür braucht man Aderendhülsen?

Aderendhülsen sind kleine, hohle Metallhülsen mit einem isolierenden Kunststoffkragen. Sie werden auf das blanke Ende einer feindrähtigen Litze aufgesteckt und mit einer Crimpzange verpresst. Daraus entsteht ein definiertes, kompaktes Kabelende, das wie ein massiver Leiter wirkt – aber den Komfort der biegsamen Litze behält.

Aderendhülsen sind zwingend nötig bei:

• Flexiblen Litzen-Leitungen wie H05VV-F, H07RN-F, H07BQ-F (z. B. Geräteanschluss, Maschinenanschluss, Verlängerungskabel)
• Feindrähtigen Aderleitungen H07V-K in Verteilungen
• Steuerleitungen mit feindrähtigen Adern
• Allen Klemmstellen, an denen Litzen mit Schraubklemmen oder Hebelklemmen verbunden werden

Die Norm ist klar: Nach DIN VDE 0100-510 dürfen feindrähtige Leiter nur dann in Schraubklemmen geklemmt werden, wenn die Litze mit einer Aderendhülse oder einer anderen geeigneten Vorrichtung ausgestattet ist. Ohne Aderendhülse verbiegen sich die einzelnen Drähtchen unter der Klemmschraube, der Kontakt wird schlecht, Übergangswiderstände entstehen – und im schlimmsten Fall schmort die Klemmstelle ab.

Aderendhülsen-Typen und ihre Farben nach DIN 46228

Aderendhülsen sind nach DIN 46228 genormt. Es gibt drei Hauptformen:

• Unisolierte Aderendhülse (DIN 46228-1) – ohne Kunststoffkragen, für seltene Anwendungen
• Isolierte Aderendhülse (DIN 46228-4) – mit farbigem Kunststoffkragen, der gängige Standard
• Zwillingsaderendhülse – verbindet zwei Litzen unter einer Hülse, etwa für Schleifen-Verdrahtungen

Die farbliche Kennzeichnung nach DIN 46228 erlaubt das schnelle Erkennen des passenden Querschnitts, ohne jedes Mal die Beschriftung lesen zu müssen:

Diese Norm-Farben sind ein echter Praxis-Helfer. Wer in der Verteilung arbeitet, erkennt mit einem Blick, ob das Werkzeug zur Hülse passt. Eine 4-mm²-Hülse (grau) auf einer 2,5-mm²-Litze (blau) passt nicht – das sieht man sofort, ohne erst messen zu müssen.

Welche Crimpzangen-Typen gibt es?

Crimpzangen unterscheiden sich in zwei Hauptmerkmalen: dem Pressprofil und der Verstellbarkeit. Beide Aspekte solltest du vor dem Kauf kennen.

Pressprofil: Vierkant vs. Sechskant

Vierkant-Verpressung: Der Druck wird gleichmäßig von vier Seiten auf die Hülse gegeben. Die Hülse wird zu einem festen Vierkant zusammengepresst. Vorteile: gleichmäßige Verpressung, optimale Kontaktfläche, ideale Verbindung zwischen Hülse und Litze. Bei der Hülse bleibt im Innern kein Hohlraum übrig – die Litze hat vollen Querschnitt-Kontakt.

Sechskant-Verpressung: Hier wirken sechs Pressflächen. Die Hülse wird zu einem sechseckigen Profil verformt. Auch funktionsfähig, aber das Vierkantprofil ist im direkten Vergleich überlegen, weil die Druckverteilung gleichmäßiger ist. Bei langen Hülsen für große Querschnitte (10 mm² aufwärts) kommt Sechskant noch oft vor.

Für die meisten Anwendungen im Wohnungsbau ist eine Vierkant-Crimpzange die bessere Wahl.

Verstellbarkeit: Selbsteinstellend oder mit Backenwechsel

Selbsteinstellende Crimpzangen: Hier passt sich das Presswerk automatisch an den vorhandenen Hülsen-Querschnitt an. Du steckst die Hülse rein, drückst – die Zange erkennt selbst, ob es eine 1,5er, 2,5er oder 4er-Hülse ist. Sehr komfortabel, besonders im Heimwerker-Bereich.

Crimpzangen mit Backenwechsel: Hier hat die Zange ein definiertes Presswerk für eine bestimmte Querschnittsgruppe (z. B. 0,5–6 mm²) oder du wechselst die Backen entsprechend des Querschnitts. Profi-Werkzeuge wie die Knipex-Serie nutzen dieses Konzept – langlebiger, genauer, aber teurer.

Für Heimwerker und gelegentliche Anwendungen ist eine selbsteinstellende Zange das richtige Werkzeug. Wer täglich crimpt, bevorzugt oft die Profi-Variante.

Ratschen-Funktion

Eine gute Crimpzange hat eine Zwangssperre oder Ratschen-Funktion: Die Zange öffnet sich erst dann wieder, wenn der Crimpvorgang vollständig abgeschlossen ist. So wird verhindert, dass du die Hülse nur halb verpresst – das schützt vor Pfusch durch zu früh losgelassene Zangen.

Ohne Ratschen-Funktion sind Crimpzangen für die Elektroinstallation nicht zu empfehlen.

Worauf solltest du beim Kauf einer Crimpzange achten?

Hier meine Checkliste aus 30 Jahren Praxis:

1. Vierkantprofil der Pressbacken – gleichmäßigere Verpressung
2. Ratschen-/Zwangssperre – garantiert vollständigen Crimpvorgang
3. Selbsteinstellend oder mit klar definierter Backen-Größe
4. Querschnitt-Abdeckung 0,25 bis 10 mm² (oder 0,5 bis 6 mm² für Heimwerker)
5. Robuste Verarbeitung – Stahl-Pressbacken, keine Aluminium-Konstruktion
6. Ergonomische Griffe mit Gummibeschichtung – Crimpen geht in die Hand
7. Geringer Kraftaufwand – durch günstige Hebelübersetzung
8. Notentriegelung für versehentlich falsch gestartete Crimpvorgänge

Was du nicht brauchst:

• Multi-Funktions-Crimpzangen, die auch noch Stromkabel-Stecker können – meist nichts richtig
• Crimpzangen für sehr große Querschnitte (16, 25 mm²), wenn du nur Hausinstallation machst
• Industrie-Profi-Zangen für 200–400 € – das ist Overkill für gelegentliche Anwendung

Schritt für Schritt: Aderendhülse richtig crimpen

Eine ordentliche Crimpverbindung in fünf Schritten:

1. Kabel abmanteln: Den Außenmantel der Litze mit einem Messer oder einer passenden Abmantelzange entfernen – etwa 8 bis 12 cm, je nach Anschlussart.
2. Adern abisolieren: Mit einer Abisolierzange den blanken Leiter freilegen. Die Abisolier-Länge sollte ungefähr der Länge der Aderendhülse entsprechen – meist 8 bis 10 mm bei Hülsen für 1,5 oder 2,5 mm². Wichtig: keine Einzeldrähte abschneiden oder beschädigen.
3. Aderendhülse aufstecken: Die richtige Hülse anhand der Farbe (siehe Tabelle) wählen. Hülse so weit aufschieben, dass die einzelnen Litzendrähte vollständig im Hülsen-Schaft verschwinden. Der Kunststoffkragen sollte gegen den Außenmantel der Adern sitzen.
4. Crimpen: Die Hülse mit der Litze in die Crimpzange einlegen. Bei selbsteinstellenden Zangen einfach den Crimphebel betätigen. Bei Zangen mit Backenwechsel die zur Querschnitt-Größe passende Backe nutzen. Druck so lange ausüben, bis die Ratsche von selbst auslöst – dann ist der Crimp vollständig.
5. Sichtprüfung: Die fertige Hülse muss gleichmäßig verpresst aussehen, vierkantförmig wenn Vierkant-Zange. Keine einzelnen Litzendrähte schauen aus dem Schaft heraus. Der Kunststoffkragen darf nicht abgerissen oder gespalten sein.

Häufige Fehler beim Crimpen

Auch mit einer guten Crimpzange kann man Pfusch machen. Diese Fehler sehe ich immer wieder auf Baustellen:

Fehler 1: Falscher Querschnitt

Eine 4-mm²-Hülse auf einer 2,5-mm²-Litze gepresst – die Hülse sitzt locker, fällt unter Vibration ab. Lösung: immer die richtige Farbe verwenden.

Fehler 2: Litze nicht weit genug eingeschoben

Wenn die Litzen-Enden nicht vollständig im Hülsen-Schaft sitzen, wird die Verbindung instabil. Lösung: vor dem Crimpen prüfen, dass die Litze bündig oder 1–2 mm überstehend in der Hülse sitzt.

Fehler 3: Crimp-Vorgang unterbrochen

Bei Zangen ohne Ratschen-Funktion lässt der Anwender oft zu früh los. Die Hülse wird nur halb verpresst, der Kontakt bleibt schwach. Lösung: nur Zangen mit Zwangssperre verwenden.

Fehler 4: Crimpen mit Kombizange oder Schraubendreher

Das ist der Klassiker bei Heimwerkern und „freundschaftlichen Handwerkern“ – und der Brandstifter Nummer eins in der Hausinstallation. Lösung: ohne richtige Crimpzange keine Aderendhülsen verarbeiten.

Fehler 5: Beschädigte Litzendrähte

Beim Abisolieren mit zu scharfem Messer oder falsch eingestellter Abisolierzange werden Einzeldrähte abgeschnitten. Der reduzierte Querschnitt führt zur Überlastung der verbleibenden Drähte. Lösung: ordentliches Abisolierwerkzeug nutzen, kein Messer.

Fehler 6: Pressrichtung verdreht

Bei selbsteinstellenden Zangen kommt es manchmal vor, dass die Hülse seitlich verkantet eingelegt wird. Resultat: schiefer Crimp, Kunststoffkragen beschädigt. Lösung: Hülse zentriert in das Presswerk einlegen.

Crimpzangen-Empfehlung für Heimwerker und Profis

Aus 30 Jahren Werkzeug-Erfahrung kann ich dir folgende Empfehlung geben:

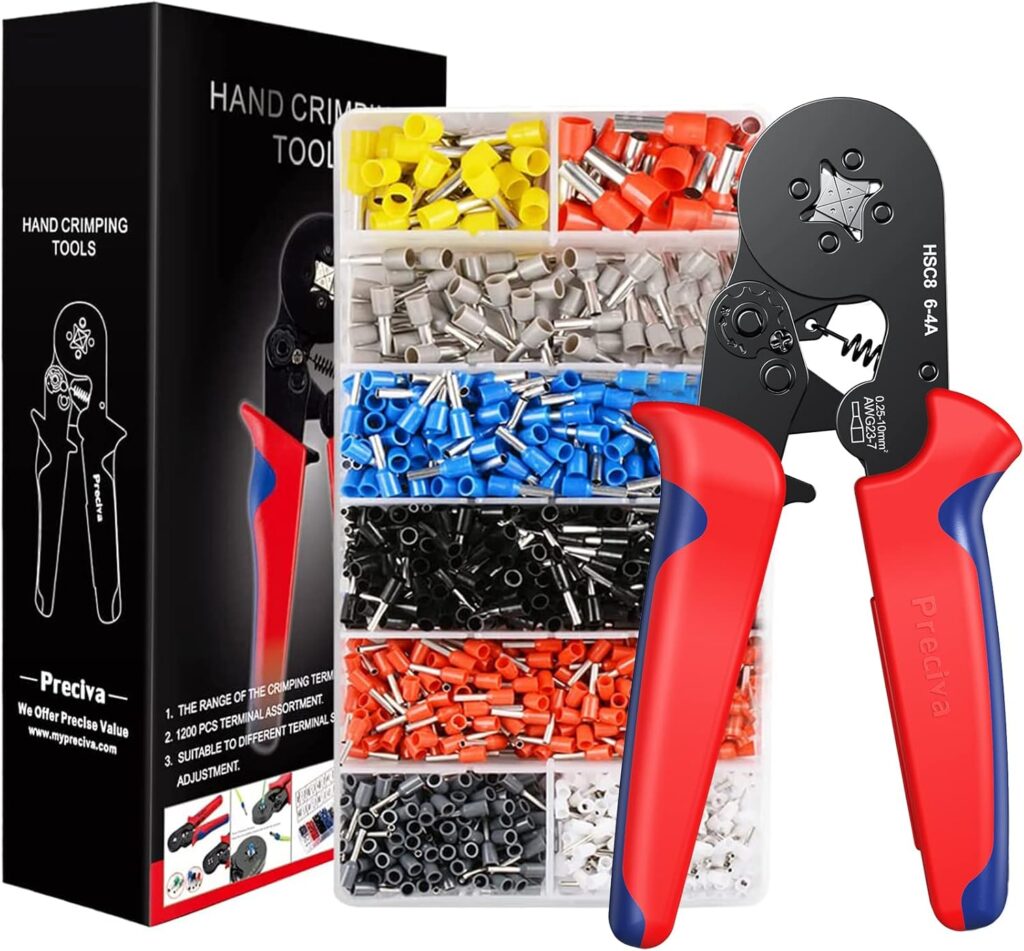

Heimwerker und Semi-Profis: Preciva CP621200

Die Preciva Crimpzange CP621200 ist mein klarer Tipp für Heimwerker und Semi-Profis. Sie hat:

• Vierkant-Verpressung – beste Verbindungsqualität
• Selbsteinstellendes Presswerk – passt sich Hülsen-Querschnitt automatisch an
• Ratschenfunktion mit Zwangssperre – vollständiger Crimpvorgang garantiert
• Querschnitt-Abdeckung 0,25 bis 10 mm² – deckt 95 % aller Wohnungsbau-Anwendungen ab
• Inkl. 1.200 Aderendhülsen in Sortimentskasten, alle wichtigen Querschnitte
• Ergonomische Griffe mit Gummi-Beschichtung
• Notentriegelung für Fehl-Crimpungen

Für den Preis von rund 25 € ein hervorragendes Werkzeug-Set, das jeden Heimwerker und Hobby-Elektroniker zufriedenstellt.

Meine Empfehlung für hochwertige Crimpzangen-Sets:

Keine Produkte gefunden.

Profi-Empfehlung: Knipex 97 53 04

Wer täglich crimpt oder besonders hohe Anforderungen stellt, sollte zu einer Profi-Zange greifen. Die Knipex 97 53 04 hat:

• Vierkant-Verpressung in höchster Präzision
• Wechselbare Backen für unterschiedliche Querschnittsgruppen
• Hochfeste Pressbacken aus gehärtetem Werkzeugstahl
• Made in Germany – Qualität, die jahrzehntelang hält

Preisrahmen: 80 bis 150 €. Eine Investition fürs Leben für Profi-Anwender. Für die meisten Heimwerker aber nicht nötig.

Crimpzange in der Praxis: Typische Anwendungen

Eine Crimpzange für Aderendhülsen kommt im Wohnungsbau bei vielen Aufgaben zum Einsatz:

1. Herdanschluss

Bei der Verkabelung am Herd-Anschlusskabel ist eine flexible Leitung H05VV-F im Einsatz – fünf feindrähtige Adern. Jede Ader bekommt eine Aderendhülse, bevor sie auf die Klemmleiste aufgeklemmt wird. Ohne Aderendhülse hält der Anschluss bei den 16-A-Strömen nicht lange.

2. CEE-Stecker für Drehstrom

Beim CEE-Stecker am Drehstrom-Verlängerungskabel ist die H07RN-F-Gummileitung Pflicht. Vier oder fünf flexible Adern bekommen jeweils eine Aderendhülse – sonst lockern sich die Klemmen.

3. Geräte-Verlängerungskabel

Beim Anbringen eines Schuko-Steckers an einem Verlängerungskabel sind die drei Adern (PE, N, L) jeweils mit Aderendhülsen zu versehen.

4. Verteilerbau und Hutschienen-Klemmen

In der Hauptverteilung kommen feindrähtige Adern aus dem Hauptanschluss in den Zählerschrank. Auch hier sind Aderendhülsen Pflicht – sonst keine zuverlässigen Klemmverbindungen.

5. Kabel-Reparatur

Bei der Reparatur von Stromkabeln – etwa bei einem Kabelbruch oder einer Steckdosen-Verlegung – werden die Litzen-Enden mit Aderendhülsen gesichert.

6. Anschluss von Schaltern und Tastern

Beim Anschluss eines Jalousieschalters oder ähnlicher Schaltgeräte werden die flexiblen Adern des Anschlusskabels mit Aderendhülsen versehen.

Crimpzange und WAGO-Klemmen: Eine wichtige Frage

Eine häufige Frage aus der Praxis: Brauche ich für moderne WAGO-Hebel-Klemmen wie die WAGO 221 noch Aderendhülsen?

Die kurze Antwort: Bei WAGO-Hebelklemmen sind Aderendhülsen ausdrücklich erlaubt, aber nicht zwingend nötig. WAGO-Hebelklemmen wie die 221er Serie haben patentierte Klemmen, die feindrähtige Leiter zuverlässig kontaktieren – auch ohne Aderendhülse.

Bei klassischen Schraubklemmen sind Aderendhülsen weiterhin Pflicht. Auch bei Push-In-Federkraft-Klemmen (z. B. an Schaltern, Steckdosen, Verteilern) sind Aderendhülsen empfohlen, weil sie die Litzenführung garantieren und das Einführen vereinfachen.

Wer auf der sicheren Seite sein will: Aderendhülsen sind nie verkehrt. Sie verbessern die Verbindungsqualität in fast jeder Klemmensituation.

Häufige Fragen zur Crimpzange für Aderendhülsen

Was kostet eine gute Crimpzange für Aderendhülsen?

Heimwerker-Sets mit Crimpzange und Aderendhülsen-Sortiment gibt’s ab etwa 20 €. Profi-Werkzeuge von Knipex oder Klauke kosten 80 bis 150 €. Industrie-Pneumatik-Werkzeuge mehrere hundert Euro.

Welche Crimpzange für 0,5 bis 6 mm²?

Eine selbsteinstellende Crimpzange mit Vierkantprofil deckt diesen Bereich problemlos ab. Beispiel: Preciva CP621200 (0,25 bis 10 mm²) – auch für seltene 0,5er und 6er Querschnitte geeignet.

Ist die Crimpzange normgerecht?

Ja, sofern sie Vierkantprofil und Zwangssperre hat. Die DIN 46228 stellt Anforderungen an die Aderendhülsen, nicht an die Zange selbst – aber eine gute Zange ist Voraussetzung für normgerechte Crimps.

Was bedeutet die Crimpzangen-Bezeichnung „selbsteinstellend“?

Das Presswerk passt sich automatisch dem Querschnitt der eingelegten Aderendhülse an. Du musst nichts vorab einstellen, das System erkennt die Hülse und presst entsprechend. Sehr komfortabel.

Brauche ich für WAGO-Klemmen Aderendhülsen?

Nein, bei WAGO-Hebelklemmen (z. B. 221er Serie) sind Aderendhülsen nicht zwingend. Sie werden vom Hersteller erlaubt, aber nicht gefordert. Bei klassischen Schraubklemmen und Push-In-Klemmen sind Aderendhülsen Pflicht.

Welche Farbe hat eine 1,5-mm²-Aderendhülse?

Nach DIN 46228-4 ist eine 1,5-mm²-Aderendhülse schwarz. 2,5 mm² ist blau, 4 mm² grau, 6 mm² gelb.

Wie lang sollte die abisolierte Litze sein?

Die abisolierte Länge entspricht ungefähr der Länge der Aderendhülsen-Hülsenpartie – meist 8 bis 12 mm. Bei größeren Querschnitten entsprechend länger (z. B. 14 mm bei 10 mm² Hülsen).

Wo bekomme ich Aderendhülsen?

Im Baumarkt, im Elektro-Großhandel, oder online. Sortimentskästen mit 1.200 Hülsen in mehreren Größen kosten meist 15 bis 25 €.

Was ist der Unterschied zwischen Aderendhülse und Quetschverbinder?

Aderendhülse: Schützt ein Litzen-Ende zum Einklemmen in Schraubklemmen. Quetschverbinder: Verbindet zwei Aderenden miteinander (Stoßverbinder, Quetsch-Steckverbinder). Beide werden gecrimpt, sind aber funktional unterschiedlich.

Welche Crimpzange für KFZ-Anwendungen?

KFZ-Crimpzangen unterscheiden sich von denen für die Elektroinstallation. Im KFZ-Bereich werden meist Quetschverbinder (Stecker, Hülsen) gecrimpt, nicht Aderendhülsen. Hier braucht es spezielle Profile.

Kann ich Aderendhülsen mit einer Kombizange crimpen?

Nein. Eine Kombizange erzeugt keine gleichmäßige Vierkant-Verpressung. Die Hülse wird einseitig gequetscht, der Kontakt ist mangelhaft, im Worst Case droht Brandgefahr. Bitte immer eine richtige Crimpzange verwenden.

Welche Crimpzange für 10 mm² und größer?

Standard-Crimpzangen für Heimwerker decken meist bis 10 mm² ab. Für 16 oder 25 mm² brauchst du Spezialwerkzeug, etwa Klauke K22 oder ähnliche Profi-Geräte. Im Wohnungsbau eher selten gefragt.

Wie überprüfe ich, ob meine Crimpung gut ist?

Sichtprüfung: Hülse muss gleichmäßig verpresst, vierkantförmig (bei Vierkant-Zange). Litzendrähte vollständig in der Hülse, Kunststoffkragen unbeschädigt. Mechanisch ziehen die Litze – die Hülse darf nicht abgehen.

Ist eine Mini-Crimpzange auch geeignet?

Mini-Crimpzangen sind für kleine Querschnitte (0,25 bis 2,5 mm²) gut – etwa Elektronik, Steuerleitungen. Für die normale Hausinstallation reicht das aus, aber eine Standard-Zange mit größerem Bereich (0,5 bis 6 mm²) ist universeller.

Verwandte Themen

• Elektriker-Werkzeug Übersicht und Kaufempfehlung
• Kabel verbinden und verklemmen – WAGO und Co.
• Kabel abmanteln und abisolieren
• Stromkabel reparieren – Anleitung und Tipps
• Herdanschluss Schritt für Schritt
• CEE-Stecker anschließen 16 A und 32 A

Fazit: Crimpzange ist Pflicht-Werkzeug für jeden Elektriker

Ein ordentliches Crimpzangen-Set für Aderendhülsen gehört in jeden Werkzeugkoffer – ob professioneller Elektriker oder Hobby-Heimwerker. Aus 30 Jahren Praxis kann ich klar sagen: Wer flexible Litzen ohne Aderendhülse klemmt, baut sich auf Dauer Brandgefahr in die Anlage. Wer mit einer Kombizange „crimpt“, baut Pfusch.

Die zwei wichtigsten Punkte zum Mitnehmen:

1. Vierkant-Verpressung mit Ratschenfunktion. Das sind die zwei Merkmale, die eine gute Crimpzange ausmachen. Alles andere ist Kompromiss oder Spielzeug.
2. Aderendhülsen sind Pflicht. Bei flexiblen Litzen und feindrähtigen Leitern ist die Hülse nach DIN VDE 0100-510 verlangt. Wer sie weglässt, baut sich Schmorbrände in die Verteilung.

Für Heimwerker reicht eine selbsteinstellende Crimpzange wie die Preciva CP621200 mit Sortimentskasten für etwa 25 €. Profis greifen zur Knipex 97 53 04 oder vergleichbar. Mit der richtigen Wahl hast du ein Werkzeug, das Jahrzehnte hält – und Verbindungen, die genauso lange halten.
