Feuchtraum Elektroinstallation – So wird im Freien und in Feuchträumen richtig installiert.

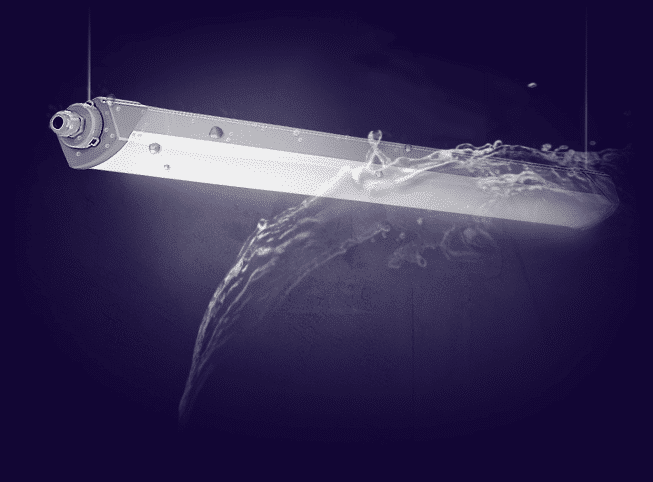

Feuchtraum Elektroinstallation: Elektrische Betriebsmittel wie Leuchten, Schalter usw. müssen in Feuchträumen und im Freien den entsprechenden Anforderungen gerecht werden. Es sollte das Eindringen von Wasser oder Staub unbedingt vermieden werden. Die Bauart der elektrischen Betriebsmittel schützt davor.
Die internationale Norm für den Schutz davor wird mit den sogenannten IP-Schutzarten gekennzeichnet. Die IP-Schutzart ist auf jedem elektrischen Betriebsmittel vermerkt.
Unterputz Feuchtraum-Elektroinstallation
In Feuchträumen wie Waschküche oder einer UP-Steckdose im Freien muss mindestens den besonderen Anforderungen gegen Schutz vor Spritzwasser gerecht werden. Hier können keine normalen UP-Einsätze, die auch in trockenen Räumen installiert werden, verwendet werden.
Sie müssen UP-Geräte mit der IP-Schutzart IP44 verwenden (erste Ziffer „4“ sagt Schutz gegen das Eindringen von Fremdkörpern mit einem Durchmesser > 1 mm und die zweite Ziffer „4“ sagt den Schutz gegen Spritzwasser). Diese haben einen zusätzlichen Gummiflansch, zusätzliche Abdichtungen und die Steckdosen in der Regel einen Klappdeckel.
In nassen Räumen mit besonders hohen Anforderungen, wie zum Beispiel Strahlwasser, sollten elektrische Betriebsmittel mit der IP-Schutzart IP65 für die Feuchtraum-Elektroinstallation verwendet werden.
Aufputz-Feuchtraum Elektroinstallation
In Feuchträumen wie feuchten Kellern oder auch einer Werkstatt gelten die gleichen Anforderungen wie bei der Feuchtraum-UP-Installation. Wählen Sie die elektrischen Betriebsmittel mit mindestens IP44 oder bei besonderen Anforderungen wie Strahlwasser IP65. Es sollten auch Klemmdosen und Leuchten und natürlich die Installationskabel dementsprechend gewählt werden.
In Werkstätten und feuchten Keller gehen Sie lieber kein Sicherheitsrisiko ein. Verwenden Sie deshalb qualitativ hochwertige Artikel für die Feuchtraum-Elektroinstallation mit Schutzart IP44.
Beispiele:
- Aufputz-Schalter
- Feuchtraum-Steckdosen
- Klemmdosen
- Unterputz Feuchtraum-Steckdosen
- Feuchtraumkabel NJM-J
Elektrische Leitungen in Feuchträumen
Verwenden Sie in Feuchträumen oder im Freien als Leitungen keine Drähte oder Stegleitungen, sondern mindestens immer Kunststoffmantelleitung NYM-J
Kabel oder auch Erdkabel oder Gummi-Schlauchleitungen H07RN-F. Sie sind auch für mittlere mechanische Beanspruchung geeignet.
In Industrie und Räumen mit höheren Belastungsansprüchen, sollten auch die Leitungen danach ausgelegt werden, wie zum Beispiel Ölflex-Kabel.
Achtung bei der Kabeleinführung!
In feuchten Räumen sind bei den Betriebsmitteln natürlich auch die Kabeleinführungen entsprechend ausgelegt. Diese sind oft die Schwachstellen. Wenn Kabel unsorgfältig eingeführt oder die Kabeldurchführungen zu groß ausgeschnitten werden, entstehen hier oft die Probleme und es wird nicht die angeforderte Schutzart erreicht. Die Folgen können Korrosion, Kurzschluss und ein tödlicher elektrischer Schlag sein und darum ist bei der Kabeleinführung höchste Sorgfalt und Konzentration erforderlich.
Ein weiteres großes Problem ist eine unsachgemäße Herstellung der Zugentlastung. Diese kann zum Beispiel bei schlechter Ausführung mit der Zeit durch mechanische Auswirkungen auf das elektrische Gerät zu Problemen führen, was auch wieder einen Verlust der IP-Schutzart zur Folge hat. Darum unbedingt höchste Sorgfalt und am besten doppelte Absicherung bei der Kabeleinführung.
Weitere Informationen: Elektroinstallation Bad
